在去年我們就拆解首台微雲台手機 vivo X50 Pro，今年與蔡司合作的二代微雲台vivo X60，是免不了要經過eWisetech的拆解，搭載三星Exynos 1080處理器，以及蔡司光學鏡頭加持，第二代微雲台 vivo X60究竟如何？這次在X60系列上盡數用上了微雲台，那麼兩代微雲台有何區別呢？

拆解前還是一樣先看看整機的配置信息，小e購入的vivo X60 為8GB + 256GB 版本，官方旗艦店購入，文內對拆解分析內容均以拆解設備為主。

拆解

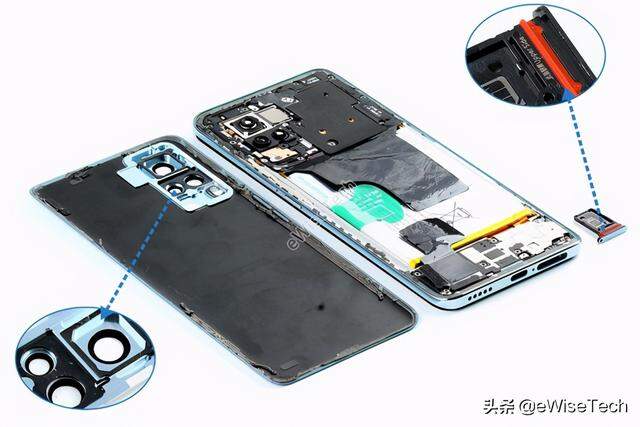

拆機步驟都是相同的。關機取出帶有矽膠圈的卡托，矽膠圈可用於防水。後蓋通過膠固定，在熱風槍加熱後，利用撬片和吸盤,即可打開。後蓋很薄，並且沒有填充泡棉，後置攝像頭保護蓋由膠固定在後蓋上，內側有泡棉用於保護攝像頭。

在主板蓋和揚聲器上都可以看到石墨片，可以起散熱作用。隨即將用螺絲固定的主板蓋和底部揚聲器取下。主板蓋上有NFC線圈和閃光燈軟板。在閃光燈軟板上貼有銅箔用於散熱。主板蓋上貼有兩處天線。

再將主板、副板、前後攝像頭模組取下。在主板屏蔽罩上、主攝背面都貼有銅箔，並且在後置主攝和前置攝像頭BTB接口處貼有石墨片，在內支撐對應主板處理器&內存晶片位置處塗有藍色導熱矽脂，都可以有效的起到散熱作用。

在主板和副板BTB接口處都貼有泡棉或矽膠墊進行保護。副板USB接口處套有矽膠圈進行防水處理。

電池通過塑料膠紙固定，便於拆卸。可以看到振動器放置在凹槽內，並墊有紅色矽膠墊。

隨後將振動器、按鍵軟板、主副板連接軟板、聽筒、指紋識別軟板等部件取下。

最後使用加熱台加熱分離螢幕。內支撐正面貼有大面積石墨片，螢幕背面貼有大面積銅箔，再將內支撐上的散熱銅板取下。

到這vivo X60就拆解完了，可以說是很簡單了，並且還原性強，便於後期維修。整機採用比較常見的三段式結構，共採用22顆螺絲固定，在散熱方面和防水方面都做了細緻的處理。例如主板、電池、攝像頭、螢幕都設有石墨片或銅箔散熱；USB接口、SIM卡托和揚聲器處採用矽膠圈防塵防水。

E分析

vivo X60主打的宣傳點便是蔡司光學鏡頭以及二代微雲台了。先來複習一下當時vivo X50 Pro的微雲台模組。模組是由外固定框，FPC軟板，上下金屬保護蓋板，模組固定框架，雙滾珠懸架，磁動框架，鏡頭模組和CMOS傳感器組成。

再來看一下vivo X60的微雲台模組。顯而易見兩代模組極為相似，甚至可以說是一模一樣。原理也自然是相同。CMOS與鏡頭組封裝在雙滾珠懸架里，然後安裝在磁動框架內，形成一個獨立的相機模組，兩對滾珠配合十字支架，分別讓微雲台在X軸，Y軸實現100%模組整體防抖，S型FPC排線用以減少雲台在運動過程中產生的拉扯力。
