蘋果iPhone 12新機在無線充方面採用全新MagSafe磁吸無線充電方式，支持最大15W無線快充。這一新無線充方式立馬引爆了第三方無線充市場，各種款式的磁吸無線充層出不窮。但不管如何設計，在充電功率方面最多也只有7.5W。

不過通過蘋果MFM (Made for MagSafe)認證的MagSafe磁吸無線充電模塊已推出量產，像belkin貝爾金等和蘋果長期合作的品牌，已經基於該模塊設計出了各種款式的無線充產品。今天充電頭網拆解的便是貝爾金MFM認證二合一無線充電器，這款產品可同時為iPhone 12手機以及AirPods充電，並且充電功率分別為15W和5W。那麼下面就一起來看看這款產品做得如何。

一、貝爾金二合一無線充外觀

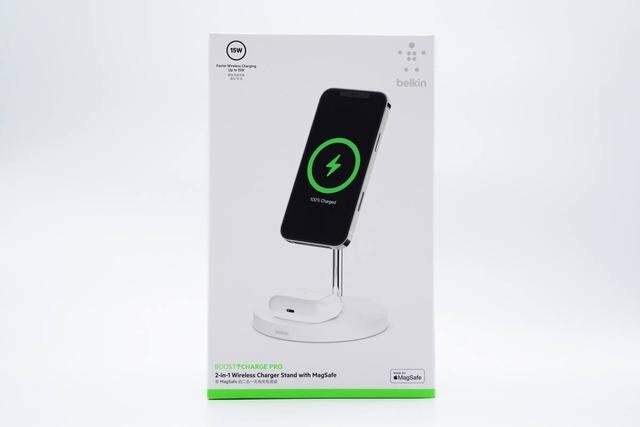

包裝盒正面中心印有無線充使用場景圖，可為iPhone 12以及耳機同時進行無線充電。上方印有belkin品牌logo以及15W標識，下方印有產品名稱和MFM認證標識。


背面印有產品賣點以及使用場景圖，iPhone 12無論旋轉至哪個方向都能進行無線充電。


側面印有適用蘋果設備列表，包括iPhone 12系列機型、AirPods系列以及官方MagSafe保護殼。

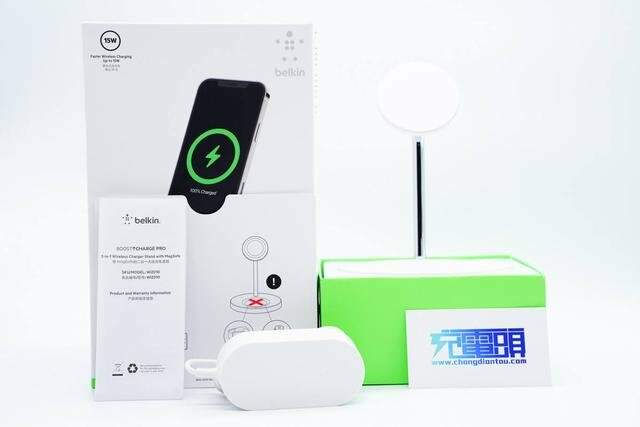

包裝內含無線充、適配器和使用說明書。

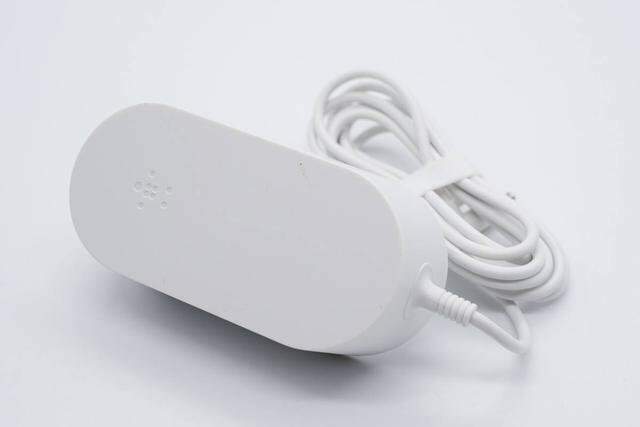

適配器採用跑道造型設計，頂部凹印貝爾金品牌logo，另外自帶DC輸出線纜。

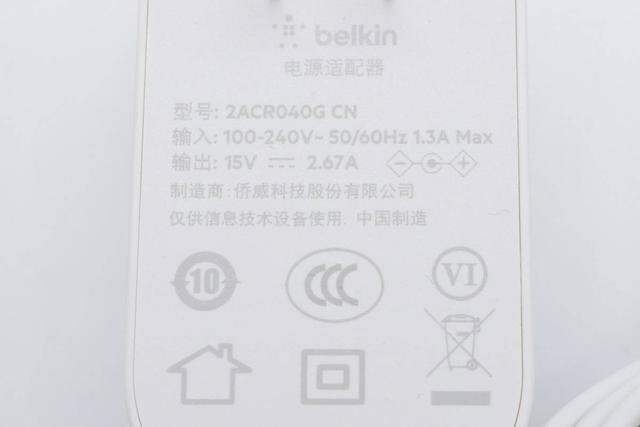

充電器輸入端外殼上標註有參數

型號：2ACR040G CN

輸入：100-240V~50/60HZ 1.3A

輸出：15V2.67A

製造商：僑威科技股份有限公司

適配器已經通過了3C認證和VI級能效認證。

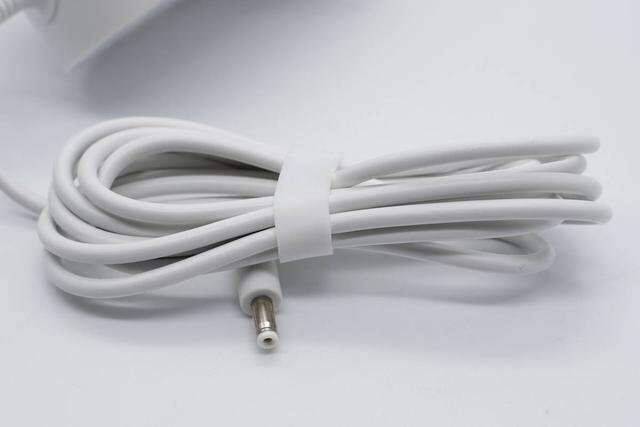

線纜使用橡膠圈綑紮，輸出端是DC圓頭。

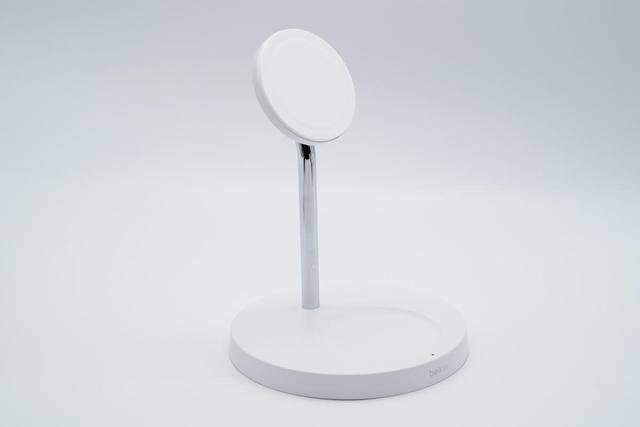

貝爾金這款無線充電器由底盤、支撐杆、手機磁吸無線充電板三部分組成，設計風格極簡。

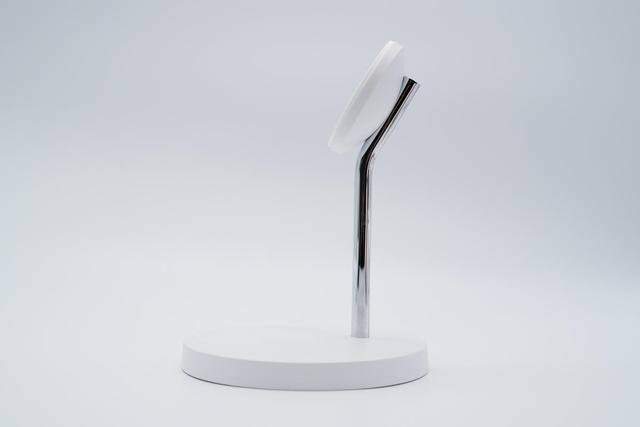

支撐杆彎折，使得磁吸無線充電板有一定的傾斜度，邊充邊用使用體驗更好。

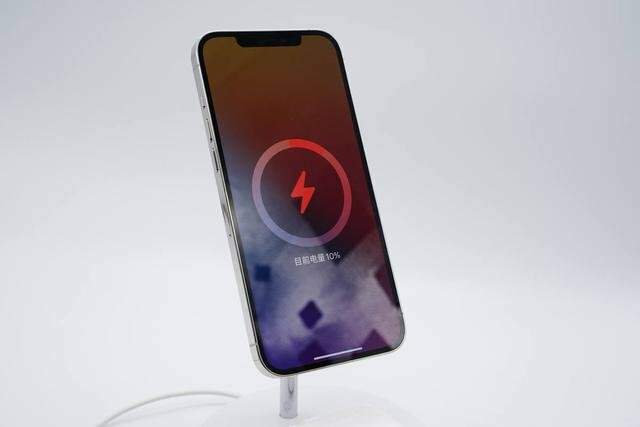

手機無線充電板磁吸式設計，iPhone 12靠近即可吸附在一起，360°旋轉任何角度都能進行無線充電。

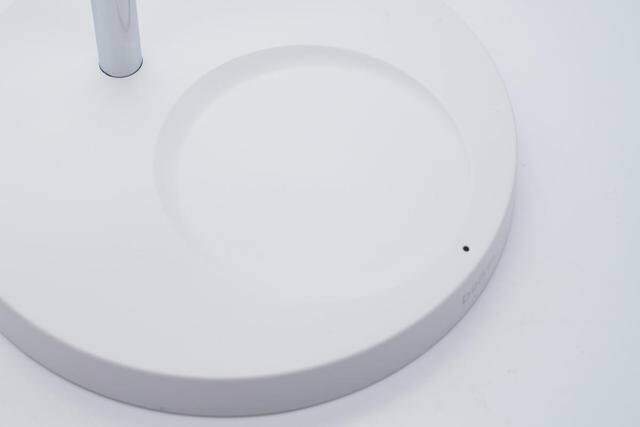

底盤外殼磨砂處理，頂部對應無線充區域內凹設計。


耳機盒放上去會更穩定。

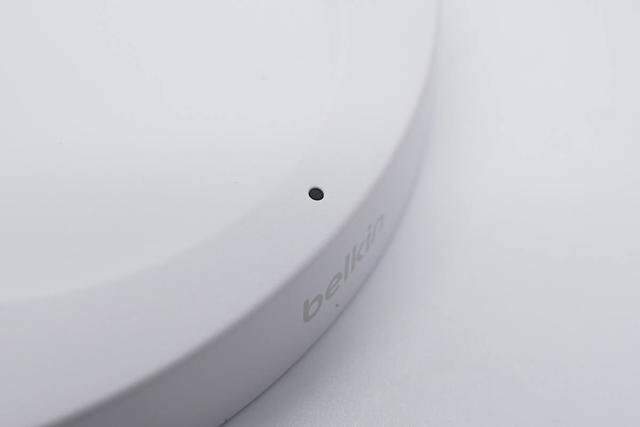

凹槽邊設有LED指示燈。

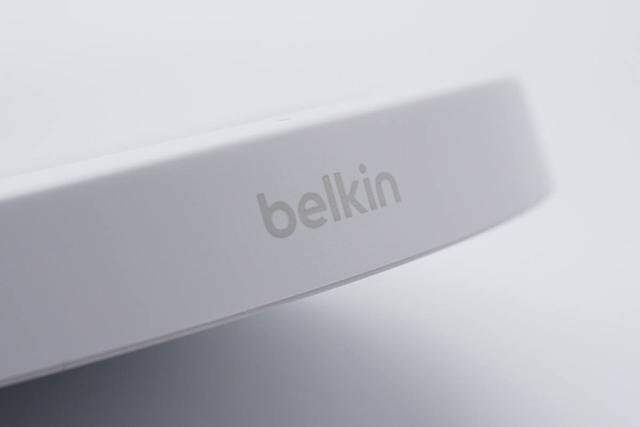

前端印有belkin品牌字樣。

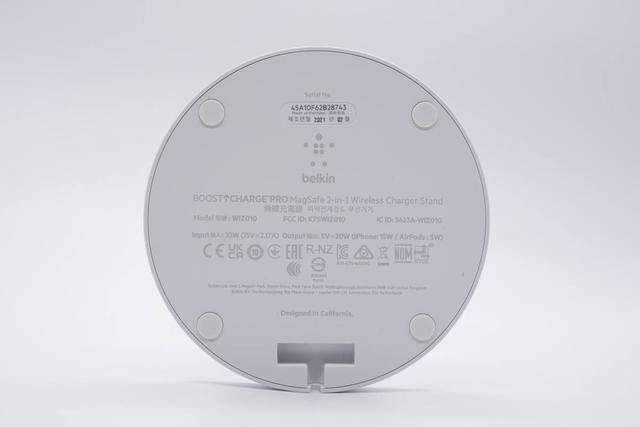

底盤底部貼有四個防滑墊，外殼上印有無線充參數。


型號：WIZ010

輸入：33W（15V2.17A）

輸出：5V-20W（iPhone：15W，AirPods：5W）

產品已經通過了CE、EAC、KC、NOM、NYCE、RoHS等認證。

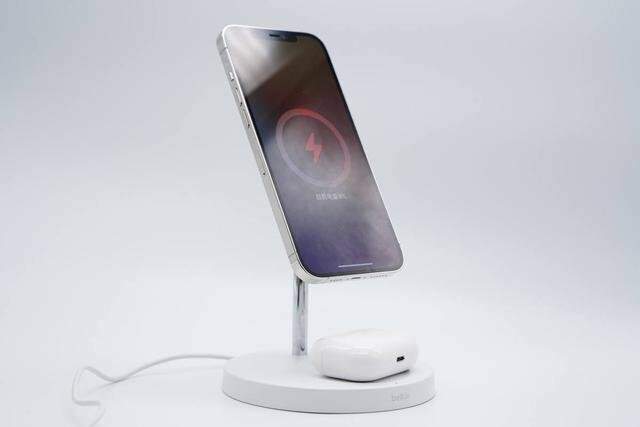

無線充實際使用場景一覽，支持iPhone 12和AirPods同時充電。

二、貝爾金二合一無線充拆解



底盤採用螺絲封裝。


拆掉螺絲即可將外殼打開。


底部外殼上固定有散熱鋁板。

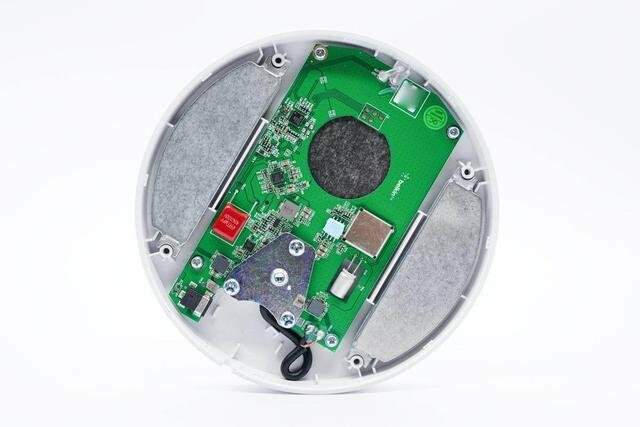

另一半外殼兩側固定有配重鐵，中間放置PCB板，並且使用螺絲固定。


PCB板正面有熱敏電阻和無線充電線圈，和PCB板錫焊處注塑加固。

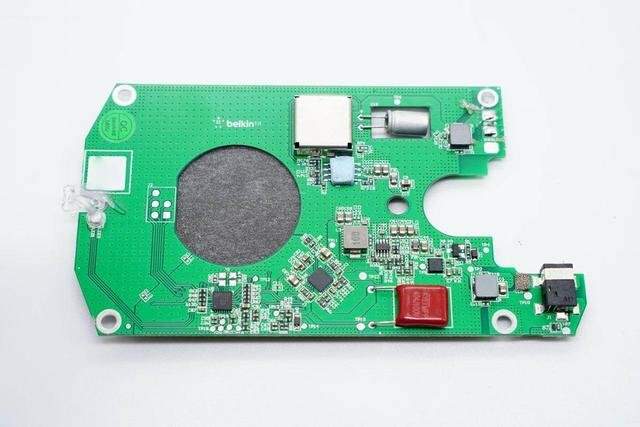

PCB板背面一覽，線圈、電容對應處鏤空，分別是幫助散熱和降低厚度。

通過觀察發現，這塊電路板上有兩路降壓電路，分別用於耳機和手機無線充電路供電。此外還有耳機無線充電電路，採用伏達無線控制器和驅動器。下面我們從輸入端開始了解各電路的信息。


DC輸入母座特寫。

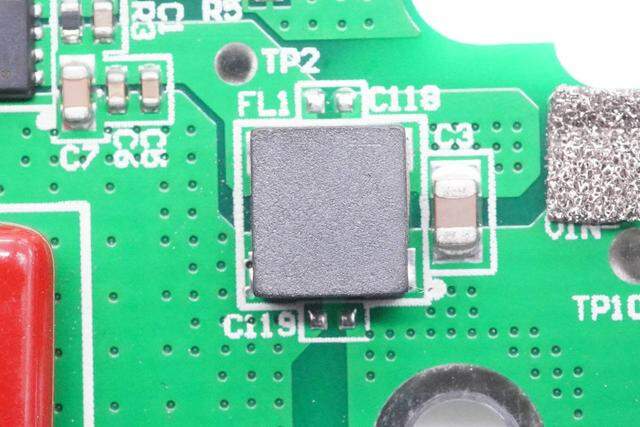

輸入濾波電感特寫。

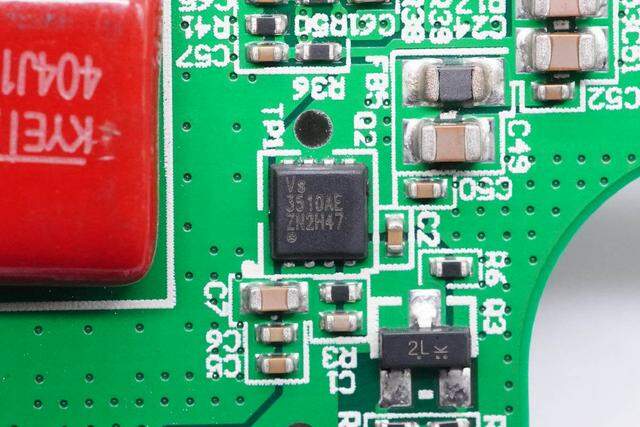

輸入保護管採用威兆半導體VS3510AE，耐壓30V，PDFN3333封裝。


威兆VS3510AE資料信息。

充電頭網拆解了解到，採用威兆半導體VS3510AE的還有米物3A1C七合一多功能擴展塢、小米55W立式風冷無線充電器、小米智能追蹤式無線充、圖拉斯30W 1A1C USB PD快充充電器、小米30W立式風冷無線充電器等產品。

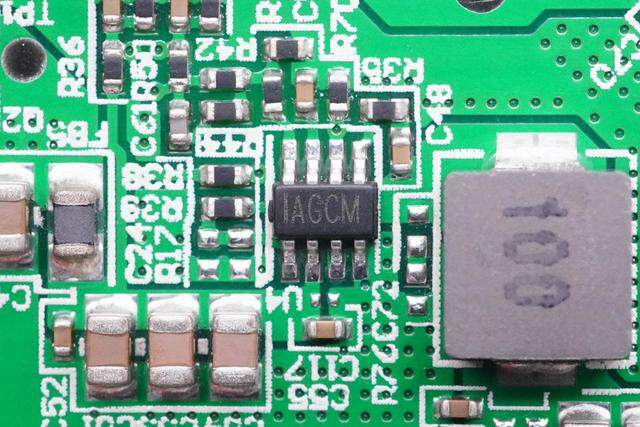

MPS MP2315同步降壓轉換器，輸入電壓最高24V，最大輸出電流3A，為耳機無線充降壓供電。


MPS MP2315 詳細資料。


10μH合金降壓電感。

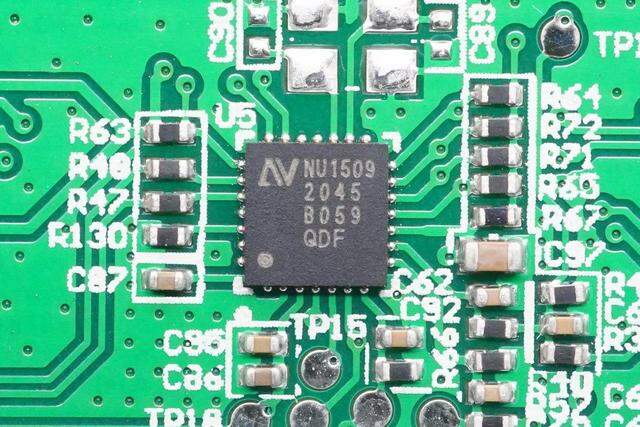

Airpods無線充電發射端控制晶片採用伏達半導體NU1509，集成了ARM-M0內核，涵蓋了高精度的FOD算法，符合WPC1.2.4 EPP協議，控制高精度的PWM輸出，支持LED充電狀態指示，內置快充協議，並且支持完善全面的保護功能，滿足各種客戶的定製化需求。

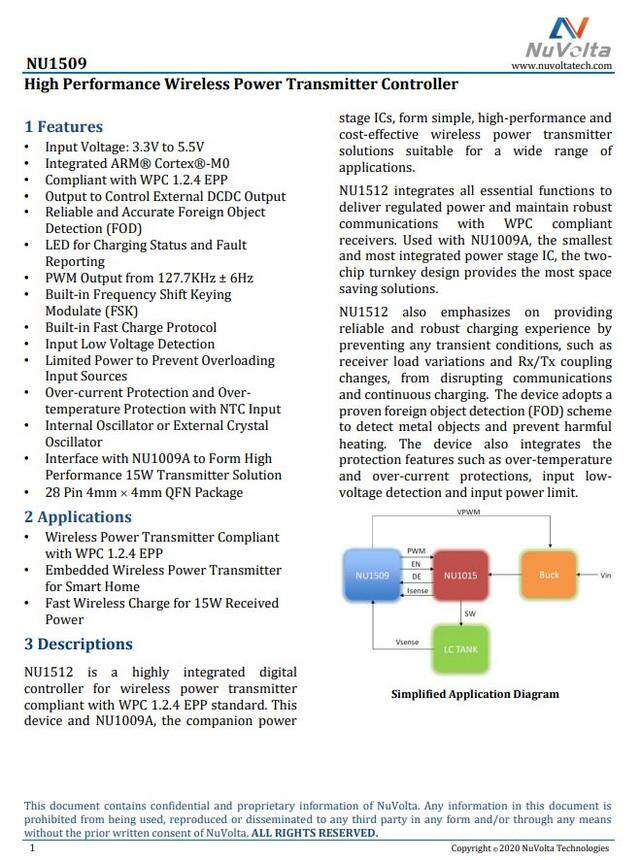

伏達NU1509詳細資料。

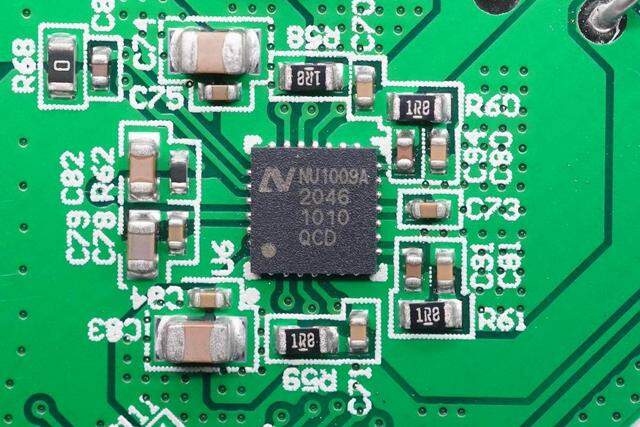

伏達半導體NU1009A，集成功率級全橋MOS管，用於無線充電發射，內置開關穩壓及LDO為主控IC供電，且內置高精度電流檢測和解調以及I2C通信，集成完善的保護功能。

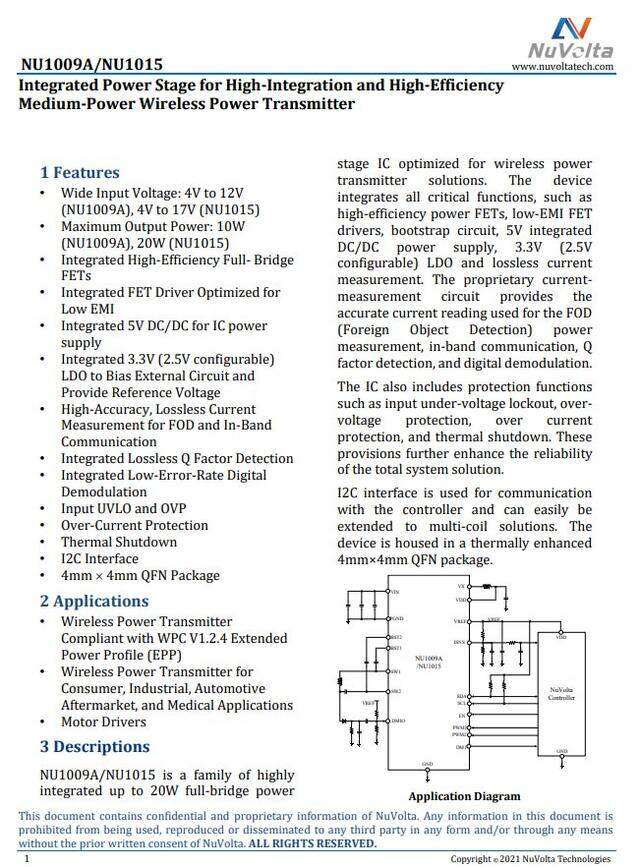

伏達 NU1009A 詳細資料。

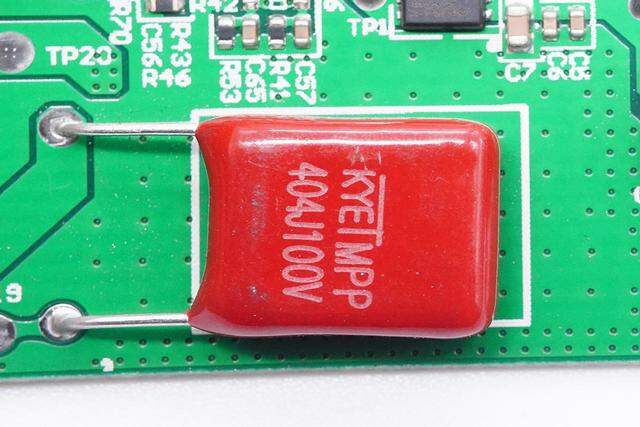

科雅KYET MPP無線充專用薄膜電容，0.4μF，100V耐壓。


無線充電線圈繞制緊密，熱敏電阻固定在中心進行溫度監控。


LED指示燈特寫。

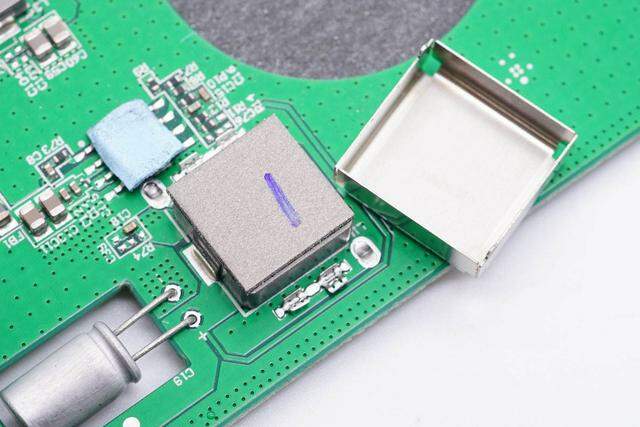

另一路降壓電路的降壓晶片貼有導熱墊，降壓電感覆蓋屏蔽罩。

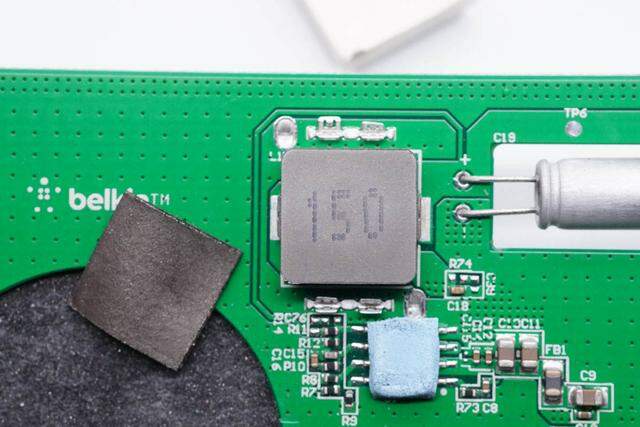

拆掉屏蔽罩，電感還貼有石墨貼紙。

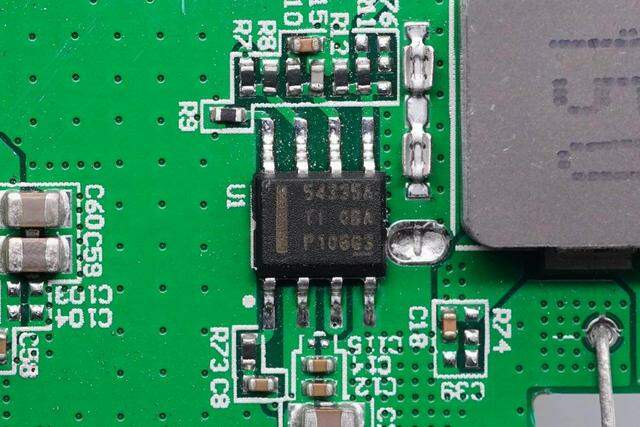

TI德州儀器 TPS54335A 最高28V輸入，3A輸出同步降壓轉換器，內置開關管，工作頻率可調。將輸入降壓為手機MagSafe磁吸無線充電模塊供電。


TI TPS54335A 詳細資料。


15μH合金降壓電感。

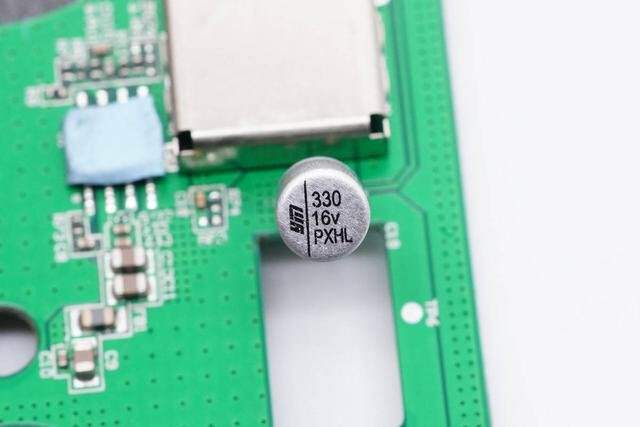

永銘NPX系列濾波固態電容，規格為16V 330μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被閃極100W 3C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。


一顆濾波電感。

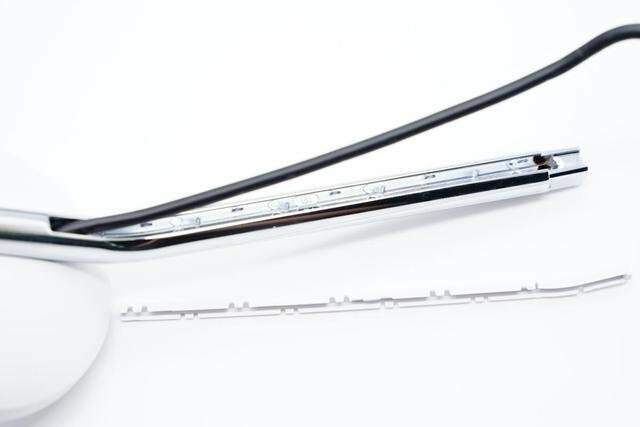

支撐杆背面連接導線外套絕緣管。



將磁吸無線充電板拆開，白色塑料殼使用螺絲固定。


MagSafe磁吸無線充電模塊採用黑色塑料殼以及金屬屏蔽外殼封裝。

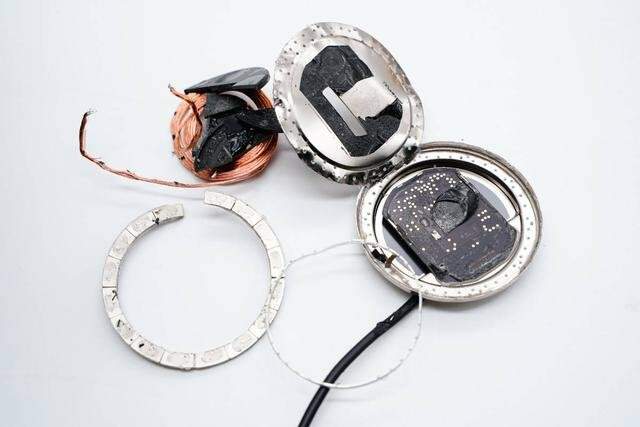

將正麵塑料板撕下，可以看到無線充邊緣設有一圈磁鐵，打膠水固定。

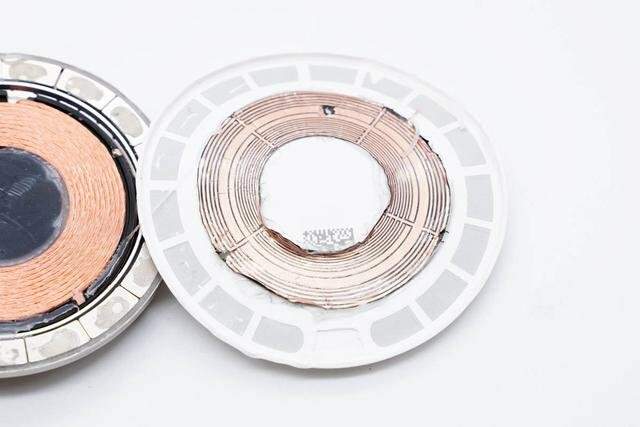

塑料板上貼有感應線圈。


無線充電線圈和PCB板之間設有一塊屏蔽金屬片，邊緣點焊固定，對應PCB板一面貼有絕緣紙。

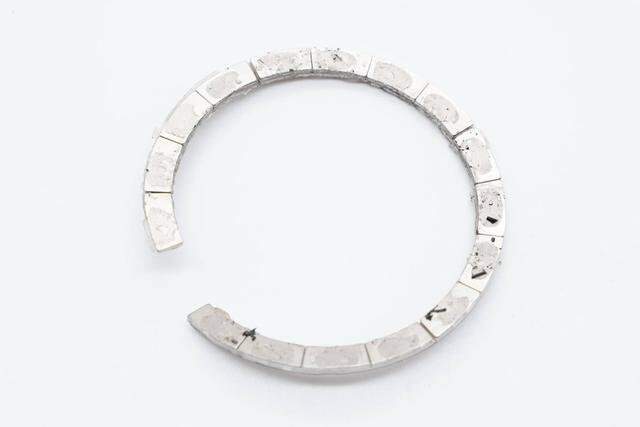

16顆小磁鐵組成磁環。


將PCB板取出，金屬殼上也貼有絕緣紙。

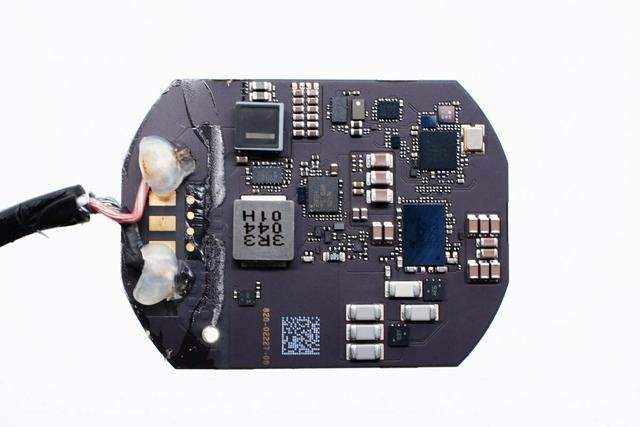

PCB板採用單面放置元器件。


濾波電感特寫。

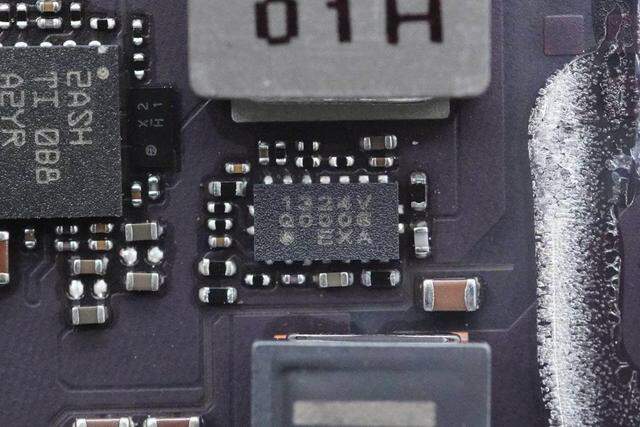

絲印1324V的負載開關。

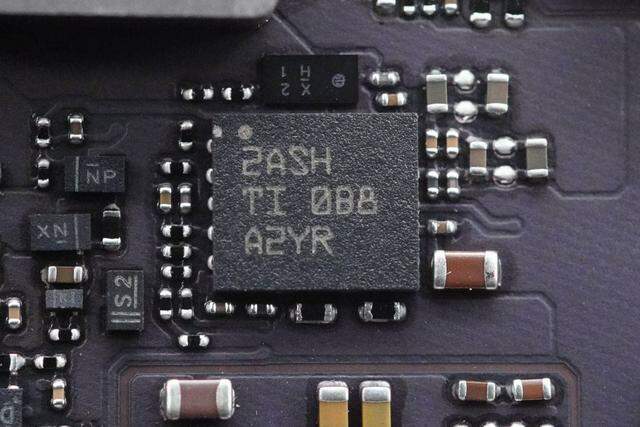

TI德州儀器的TPS61178，升壓轉換器。


絲印X2 H1的二極體，用來提高升壓轉換效率。


一顆3.3μH合金電感，用於升壓。


MPS的降壓IC，為無線充電單片機供電。

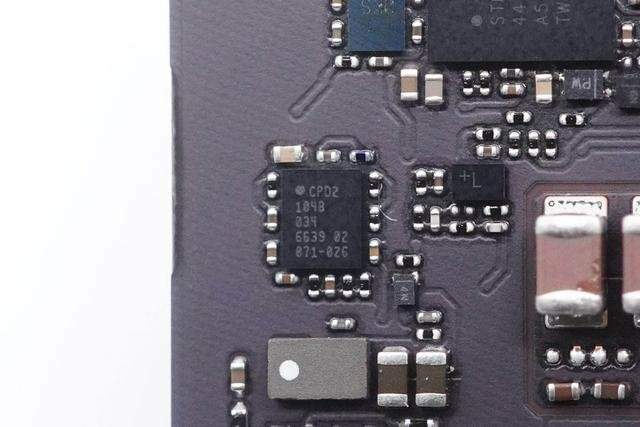

賽普拉斯CYPD2104 Type-C埠控制器。


無線充電器主控晶片採用ST意法STM32F446MEY6，帶DSP和FPU的高性能基礎系列ARM Cortex-M4 MCU，具有512 KB Flash、180 MHz CPU、ART加速器和雙QSPI。

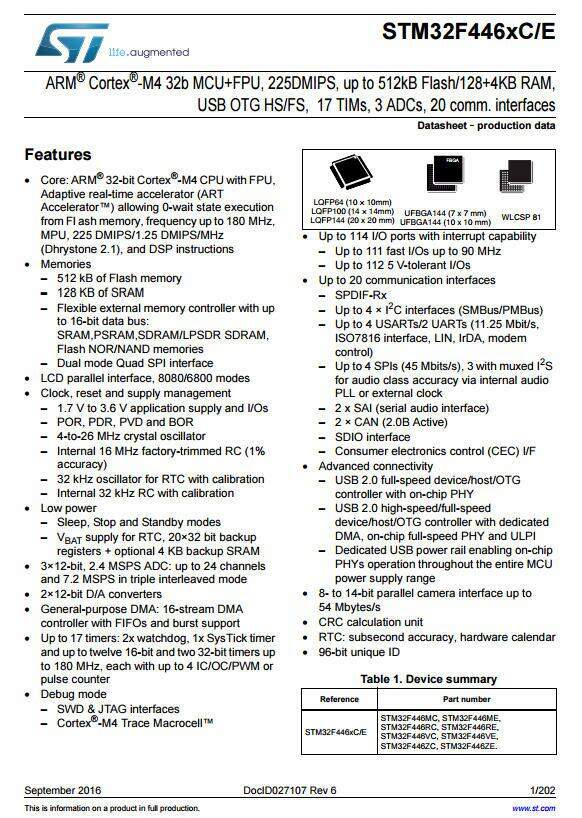

意法STM32F446MEY6資料信息。


旁邊設有一顆晶振為主控晶片提供時鐘。

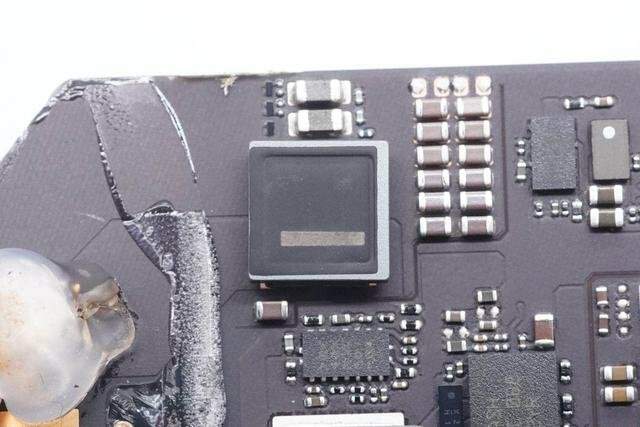

ST意法STWPSPA1，定製無線充電控制器，CSP封裝，內置功率MOS管驅動器，外圍元件精簡，通過iPhone12 MagSafe磁吸無線充電器IC級分析報告，這顆控制器內部還封裝兩個功率管，外置兩個功率管組成H橋。

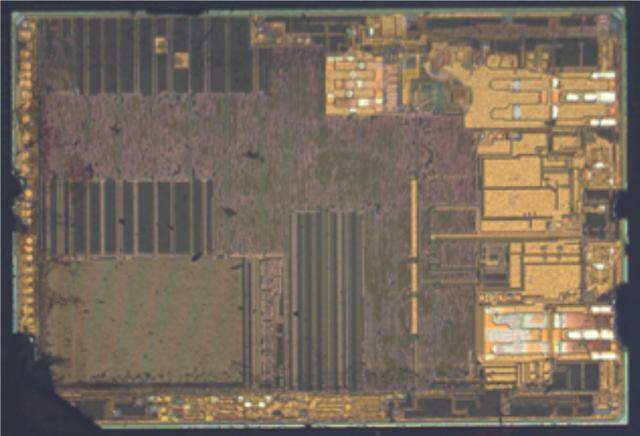

通過DECAP圖可以看出，STWPSPA1晶片右側內置兩顆MOS管，與晶片外置的兩顆MOS管組成H橋驅動無線充電線圈。


兩顆線圈驅動MOS管以及五顆白色NPO諧振電容。


無線充電線圈採用利茲線繞制。

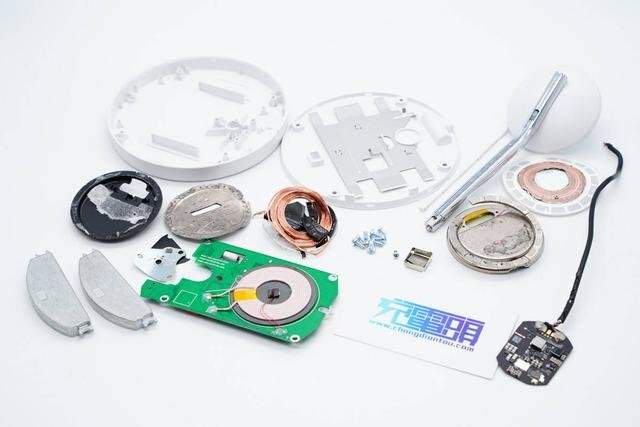

全部拆解完畢，來張全家福。

充電頭網拆解總結

貝爾金這款二合一無線充電器設計風格極簡，底盤、支撐杆以及MagSafe磁吸無線充電模塊設計的無線充電板三部分組成，立體結構，放置在桌面上也不占用太多空間。手機通過磁吸懸空進行無線充電，體驗感新鮮，同時無論怎麼放置都能進行充電，邊充邊刷劇也更方便。

充電頭網通過拆解發現，底部PCB板上，耳機無線充採用伏達半導體NU1509+NU1009A方案，採用MPS MP2315降壓為其供電。此外手機無線充由TI TPS54335A降壓供電，電路也是集成在該板子上，晶片貼有導熱墊，電感覆蓋屏蔽罩，細節講究。手機MagSafe磁吸無線充電模塊則是非常標準化的量產產品，拆解發現電路以及使用器件都沒有改變。

據悉，貝爾金這款無線充電器是由伏達半導體提供的整套PCBA設計並交付出貨。看來伏達除了提供單晶片方案，還拓展到高端定製、開發服務。
