小米「生生不息」發布會上推出了11 Pro以及11 Ultra新機，兩款新機均搭載劃時代的矽氧負極材質新型電池，能量密度與壽命都得到大幅度提升。此外也都支持67W有線和無線快充，36分鐘即可充滿。再就是新機延續小米11手機環保策略，也分標準版和套裝版，售價完全一樣，環保與否選擇權依舊交於消費者。

小米11 Pro/Ultra套裝版附帶67W快充充電器，依舊屬於USB-A口魔改系列，同期上架小米商城，售價129元。充電器套裝支持小米最新的11V6.1A私有快充，另外也支持65W PD快充，手機、筆電都能用。那下面充電頭網就對這款魔改充電器進行詳細拆解，看看其用料做工如何。

一、小米67W充電器外觀



作為小米手機標配充電器，單獨拿來開賣其包裝盒也是簡單風格設計，正面印有MI logo、充電器套裝圖以及名稱。


背面印有充電器參數信息。


包裝內含充電器、數據線、使用說明書和三包憑證。

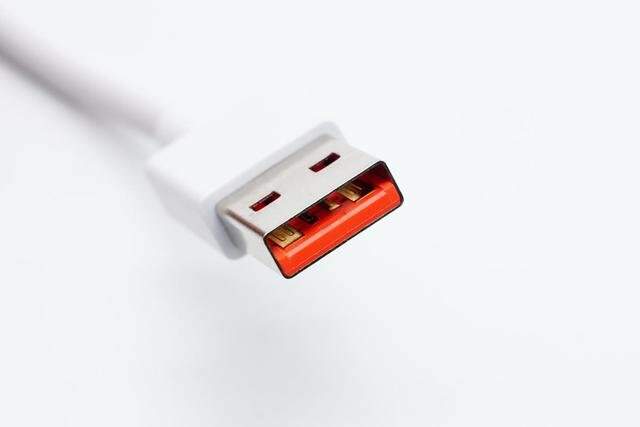

USB-A公頭特寫，正負極加寬用於通過6A大電流。

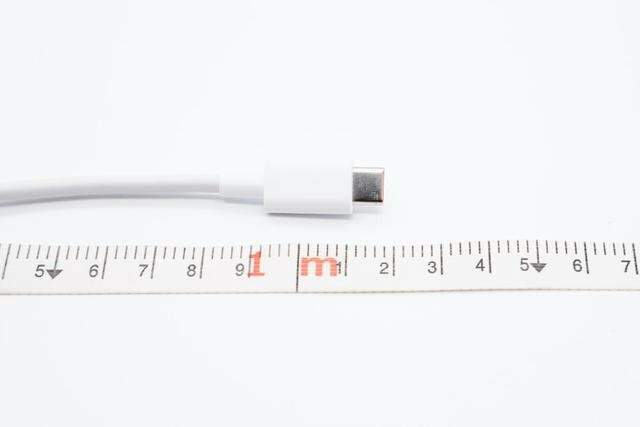

套裝內充電線長約102cm。


充電器採用PC阻燃材質白色外殼，腰身鋼琴烤漆處理，機身正面印有67W字樣，輸入端配備固定式國標插腳。

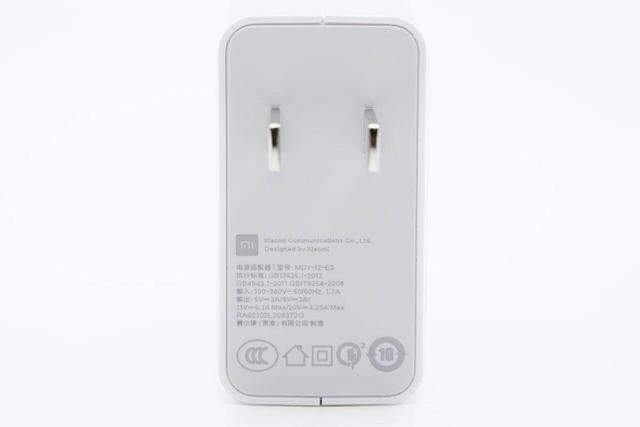

輸入端外殼上標註有充電器參數信息

型號：MDY-12-ES

輸入：100-240V~50/60HZ 1.7A

輸出：5V3A、9V3A、11V6.1A、20V3.25A

製造商：賽爾康（貴港）有限公司

產品已經通過了3C認證。

充電頭網通過拆解了解到，由賽爾康代工生產的產品還有堅果55W PD快充充電器、小米9 Pro原裝45W快充充電器、蘋果20W USB PD快充、華為24W USB PD充電器、華為18W快充充電器、索尼無線充原裝適配器等，產品質量獲得客戶認可。

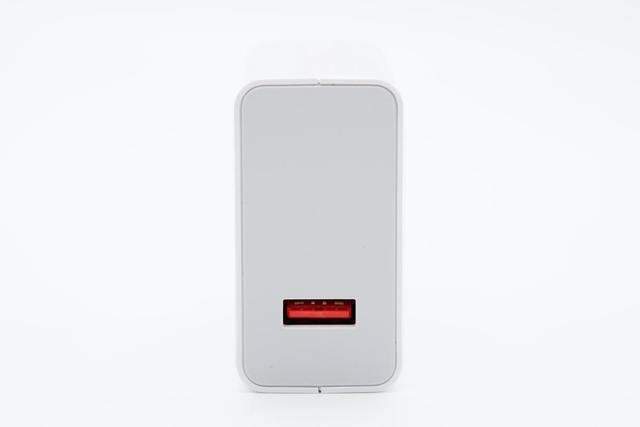

USB-A口採用橘紅色膠芯。


舌片前端設有特殊觸點，與原裝線搭配使用，實現PD快充輸出。

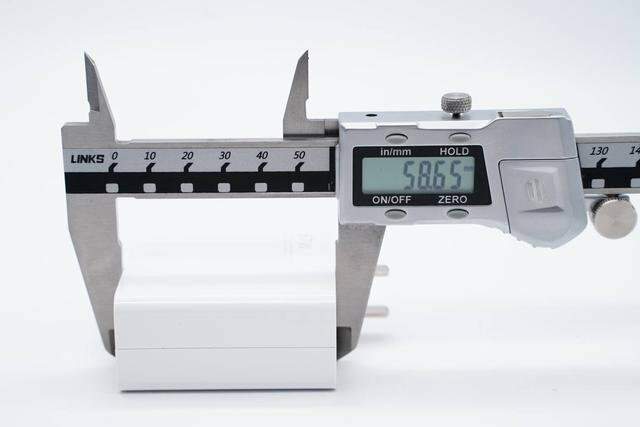

使用遊標卡尺實測充電器機身長度為58.65mm。

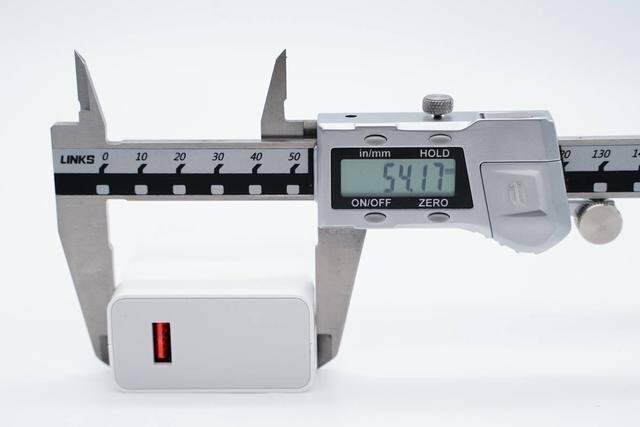

寬度為54.17mm。

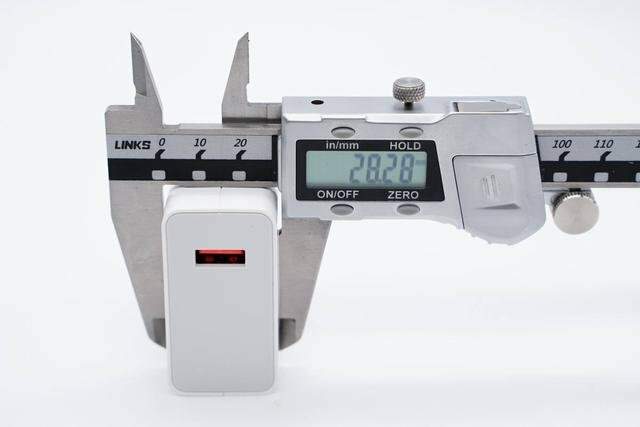

厚度為28.28mm。

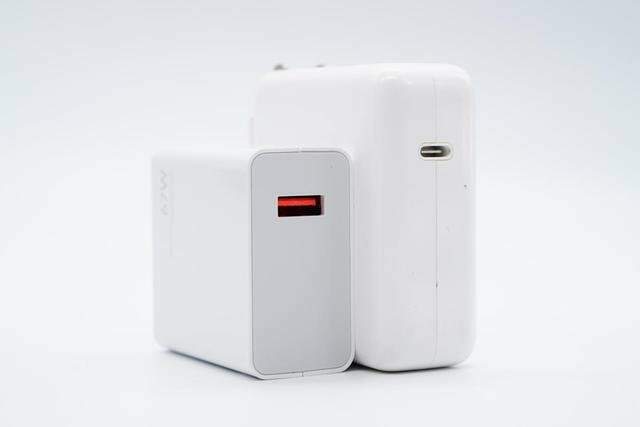

和蘋果61W充電器大小直觀對比，體積優勢明顯。


拿在手上的直觀感受。

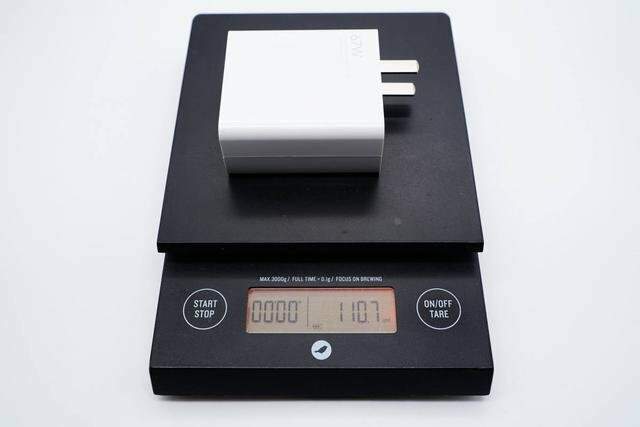

充電器凈重約為111g。

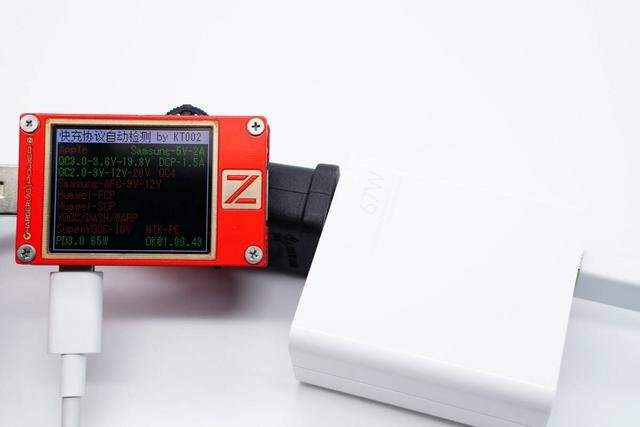

小米67W快充充電器搭配原裝數據線使用，通過ChargerLAB POWER-Z KT002檢測得充電器支持Samsung 5V2A、DCP、QC2.0、QC3.0和PD3.0協議。

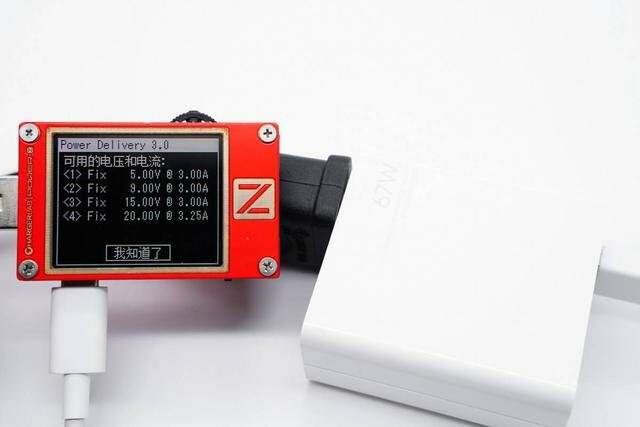

同樣搭配原裝線還可測得USB-A口具備5V3A、9V3A、15V3A、20V3.25A四組固定電壓檔位，此外還支持小米私有11V6.1A私有快充檔位。

二、小米67W充電器拆解

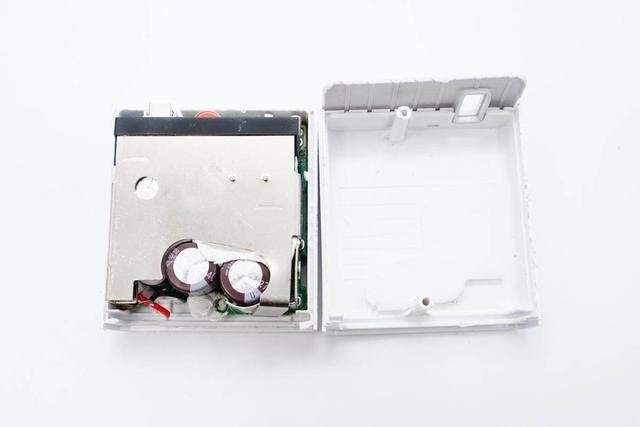

將機身殼拆開，超聲波焊接封裝非常牢固，小編錘了好幾下才稍微裂開一點小口子。

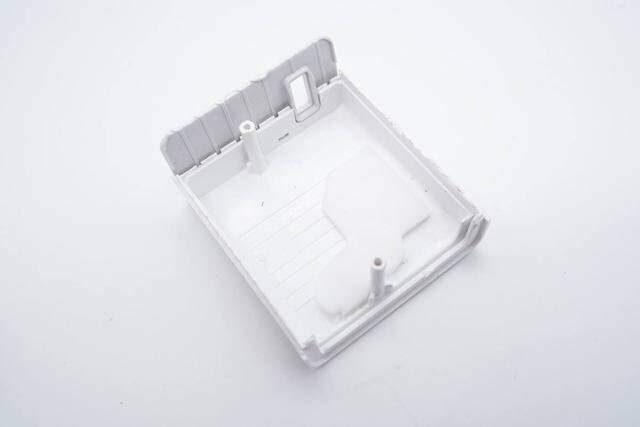

機身殼上貼有緩衝泡棉，兩端設有圓柱，用來固定PCBA模塊。

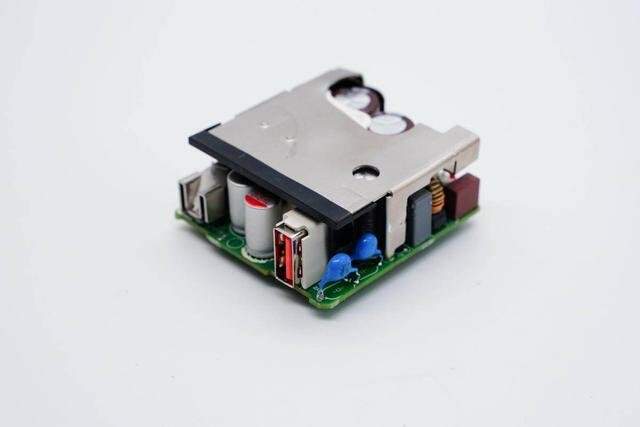

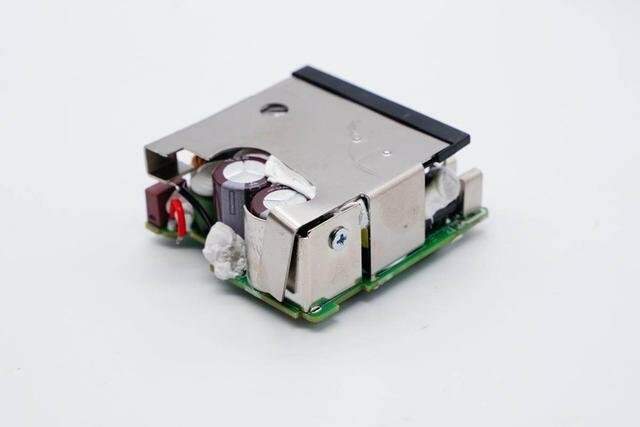

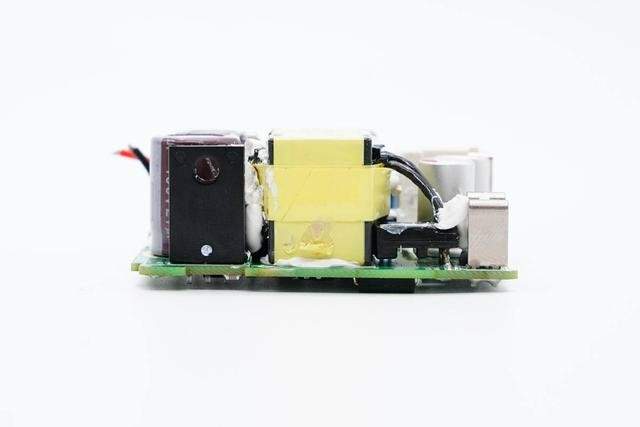

PCBA模塊覆蓋散熱片，側面初級開關管和小散熱片使用螺絲固定在一起。


初次級之間有黑色塑料板進行隔離。

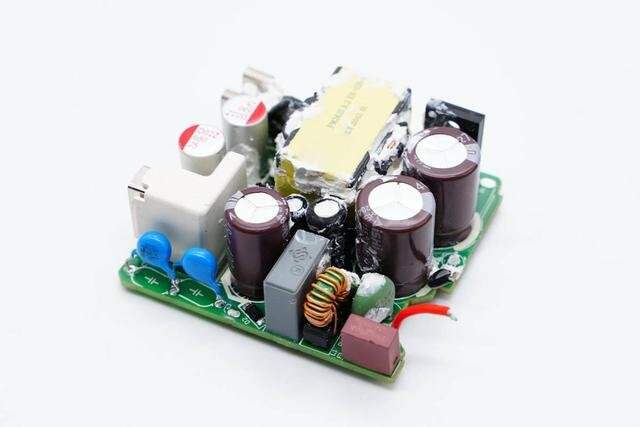

除散熱片外，元器件之間還打膠加固和幫助導熱。

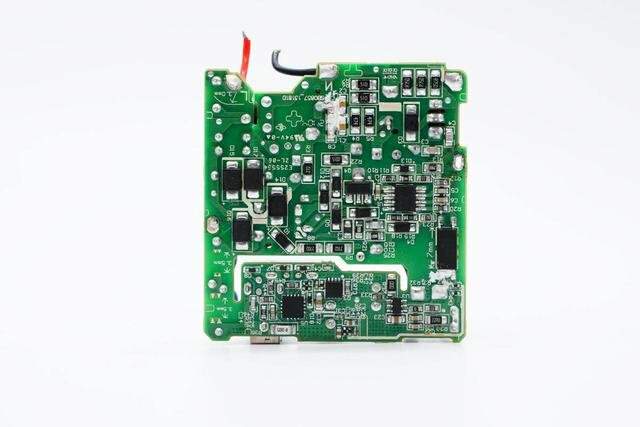

PCB板背面一覽，初次級之間鏤空用來穿過隔離板。

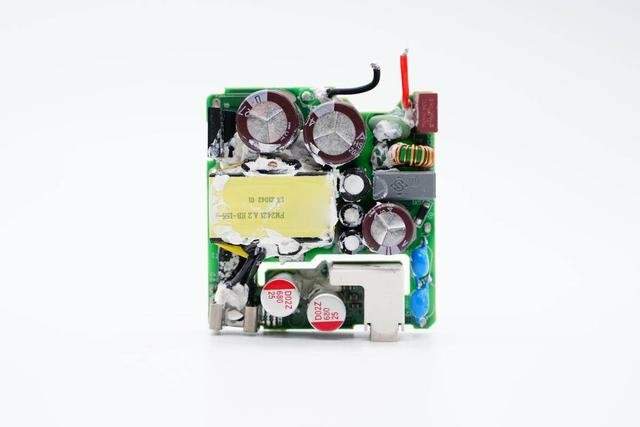

通過對PCB電路觀察發現，小米這款67W充電器採用典型的開關電源寬範圍輸出電壓，由協議晶片通過光耦控制輸出電壓的設計架構，下面我們從輸入端開始了解各元器件。


輸入端一覽，設有延時保險絲、綠色TVR壓敏電阻，NTC熱敏電阻、共模電感、X電容、高壓濾波電解電容、工字電感和主控晶片供電電容。

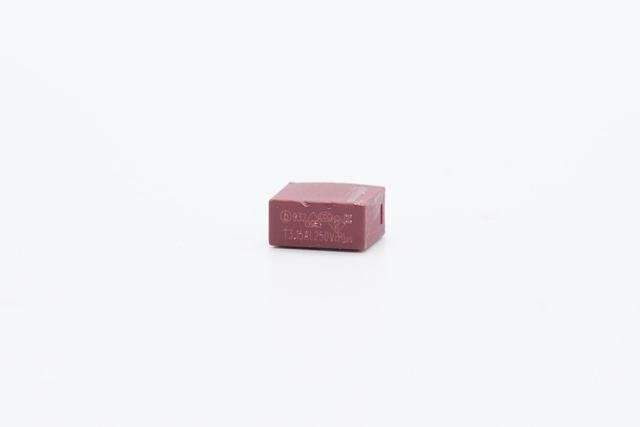

延時保險絲規格為3.15A 250V。

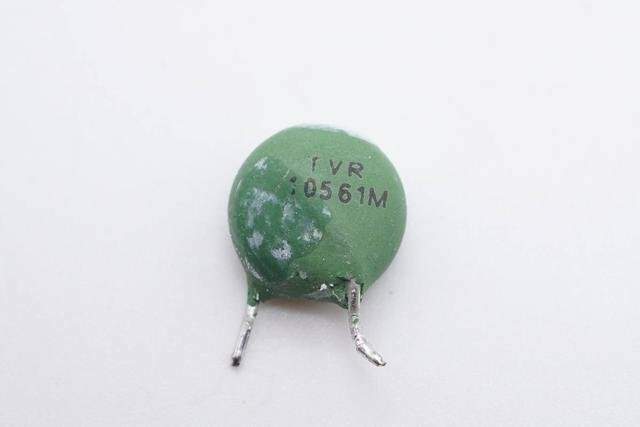

TVR10561 氧化鋅壓敏電阻，用於輸入過壓保護，當輸入交流電壓過高時，短路輸入，保險絲熔斷切斷電路，保護後級元件。

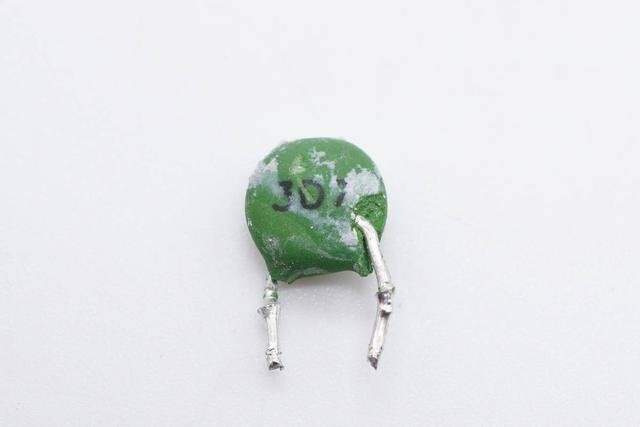

NTC熱敏電阻用於抑制輸入浪涌電流，減小充電器插電時的衝擊電流。

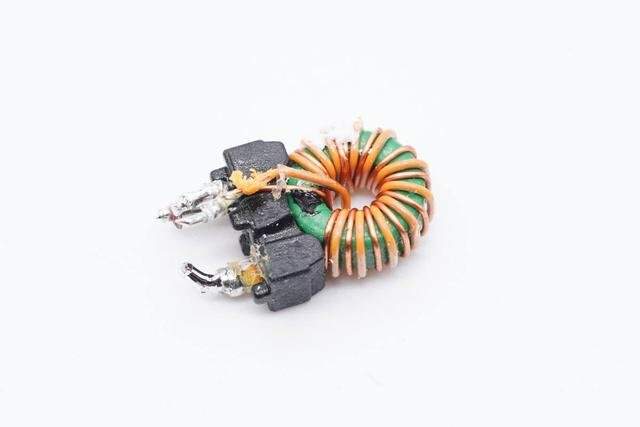

共模電感用於濾除EMI干擾。


松田電子STE X2安規電容，224K310V。

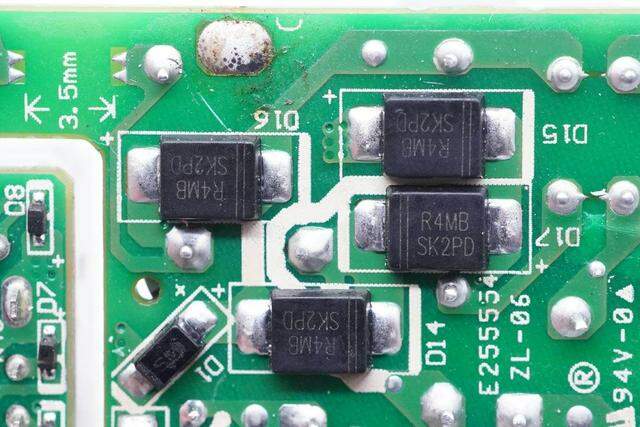

四顆絲印R4MBSK2PD的二極體組成橋式整流。

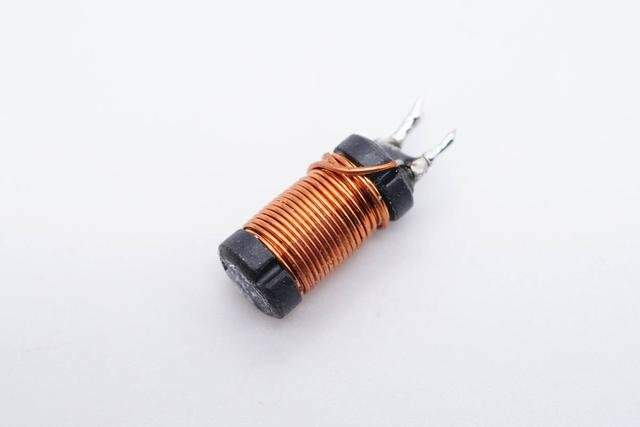

工字電感特寫。

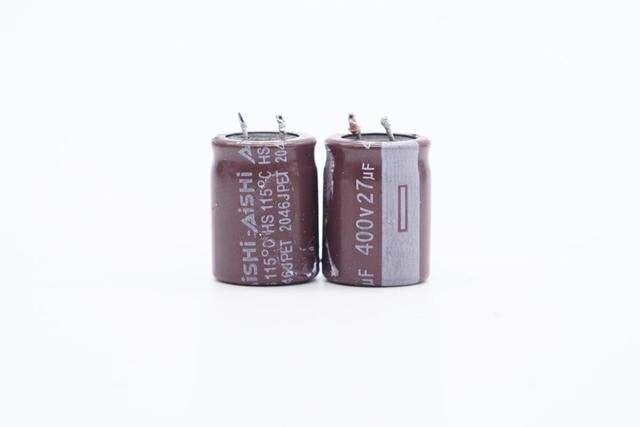

充電器共使用了三顆艾華高壓濾波電解電容，這兩顆規格為27μF 400V。

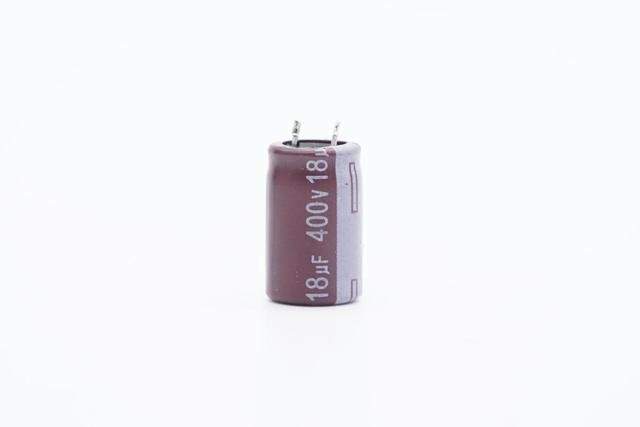

第三顆規格為18μF 400V。

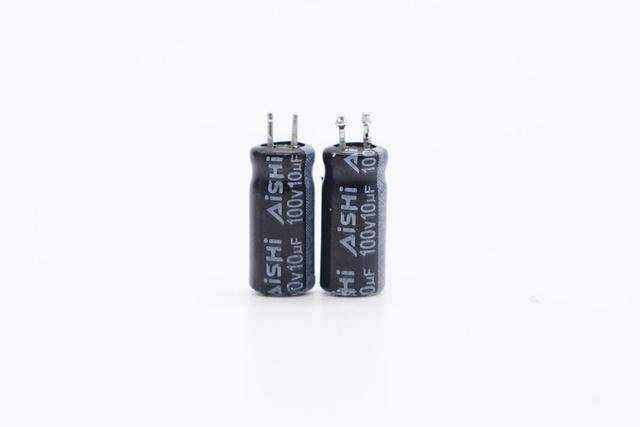

兩顆主控晶片供電電容也是來自艾華，規格為100V 10μF。

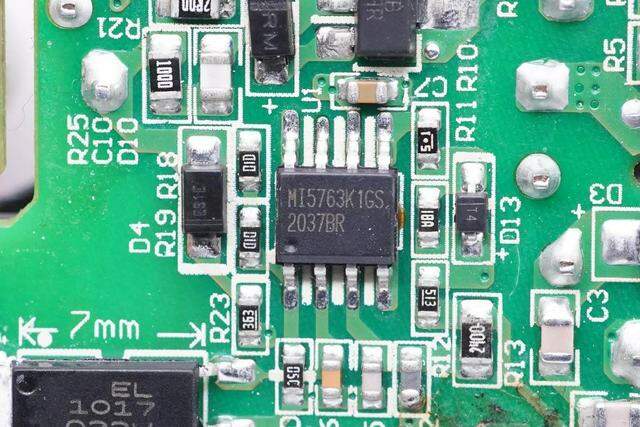

小米定製PWM主控晶片，絲印MI5763K1GS。


PCB板另一側是初級開關管和變壓器。


初級開關MOS管採用士蘭微電子的SVSP14N65FJHE2，D-Well系列超級結高壓MOSFET，耐壓650V，導阻0.26Ω。

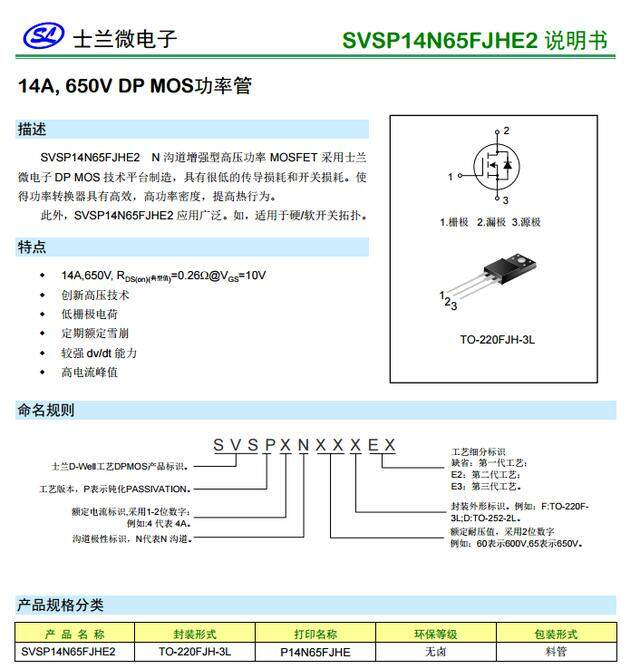

士蘭微 SVSP14N65FJHE2 資料信息。

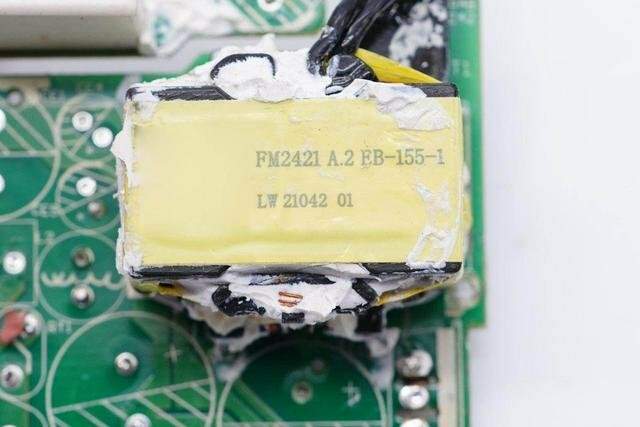

變壓器特寫，頂部噴碼有信息。

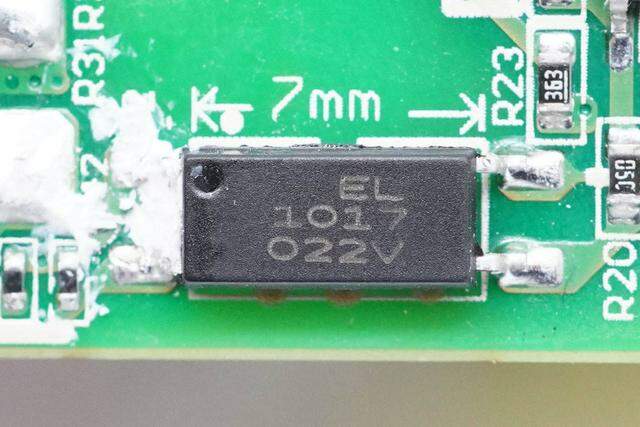

億光EL 1017光耦，用於初級次級通信，反饋輸出電壓。


輸出端一覽，左側同步整流管配有導熱墊和小散熱片進行散熱。

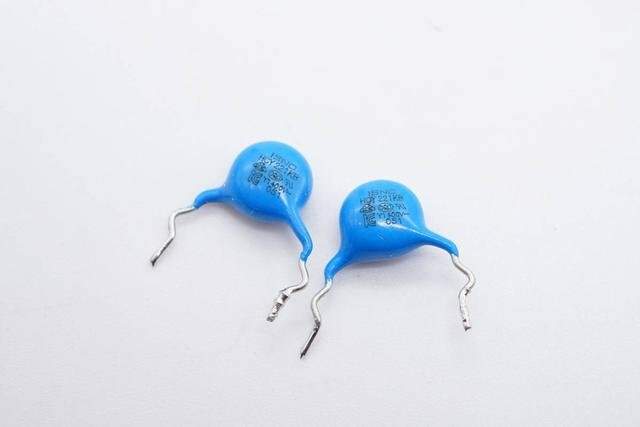

兩顆Y電容來自ISND廈門華信安電子，串聯提升耐壓等級。

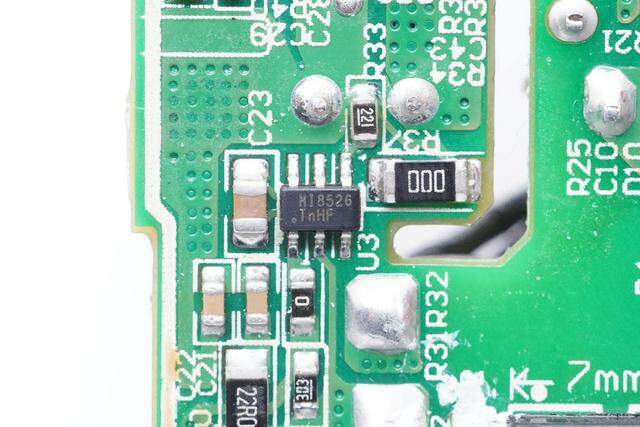

小米定製次級同步整流控制器，絲印MI8526。

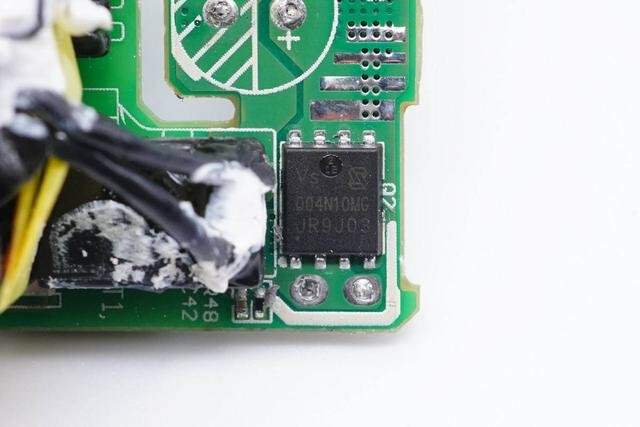

次級同步整流管來自威兆半導體，型號VSP004N10MS-G，耐壓100V，超低導阻。

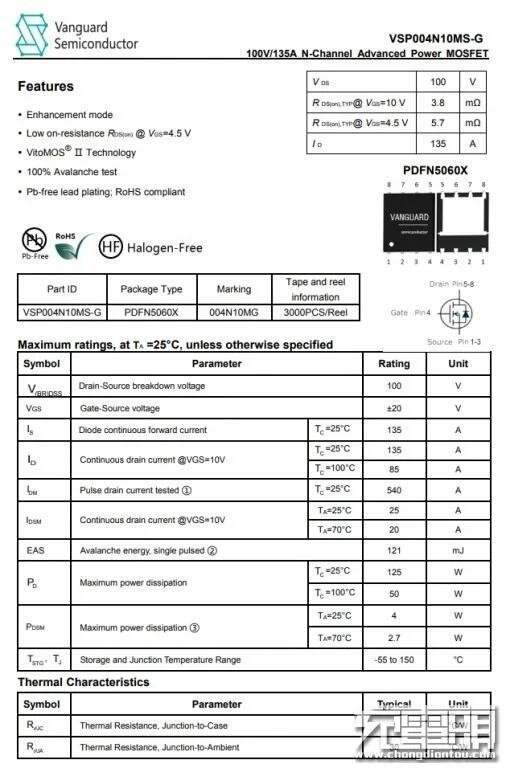

威兆VSP004N10MS-G資料信息。

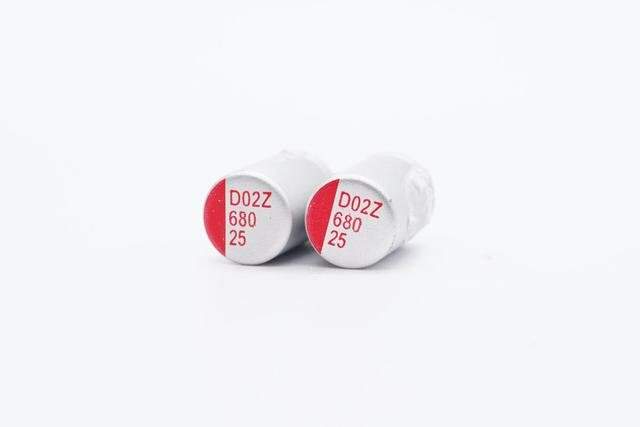

兩顆輸出濾波固態電容規格均為25V 680μF。

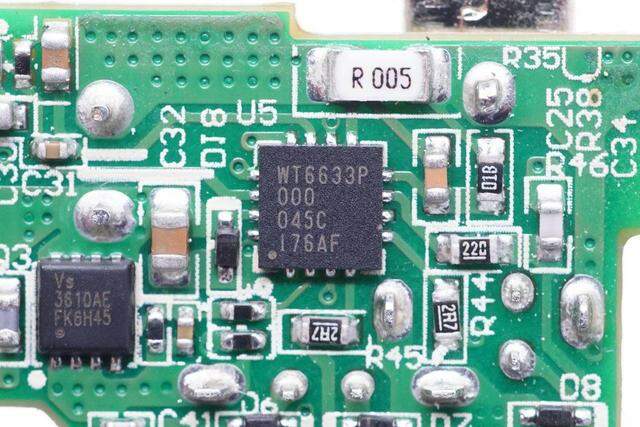

協議IC採用偉詮WT6633P，支持USB PD3.0，支持高通QC4，QC4+和QC5。通過USB-IF認證，TID1070018。同時WT6633P還通過了高通QC5認證，認證號4789627043-2，高通QC4+認證，認證號4788566324-2。WT6633P內置8051內核，內置恆壓恆流控制，片內集成輸出電流傳感，支持線損補償，內置完善的保護功能。

充電頭網通過拆解了解到，採用偉詮WT6633P的還有小米55W氮化鎵充電器、堅果65W單C口氮化鎵充電器、小米120W超級快充、小米10 Pro原裝65W快充充電器、小米9 Pro原裝45W快充充電器、聯想27W USB PD快充充電器、安福瑞63W雙口快充充電器等產品。

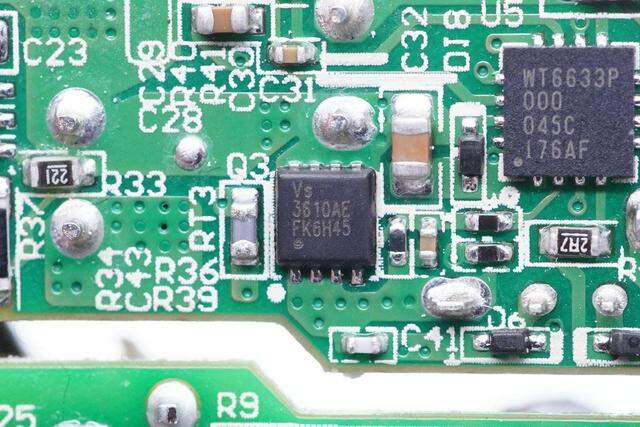

輸出VBUS開關管採用威兆半導體VS3610AE，NMOS，耐壓30V，PDFN3333封裝，左側是熱敏電阻，檢測系統溫升。

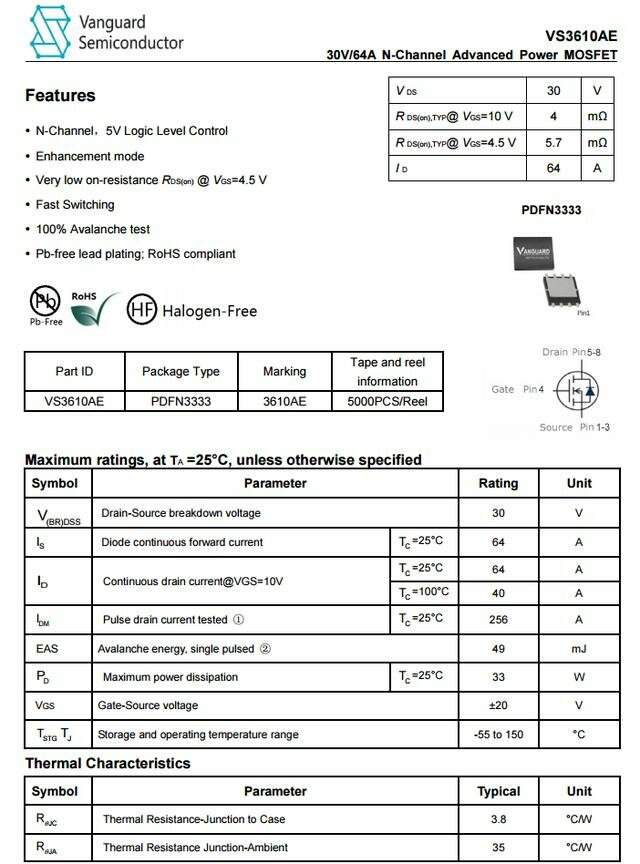

威兆VS3610AE資料信息。

充電頭網拆解了解到，採用威兆VS3610AE的還有Aohi迷你30W氮化鎵充電器、奧海科技45W迷你氮化鎵充電器、公牛65W氮化鎵充電器、聯想拯救者45W PD快充充電器、綠聯65W氮化鎵快充等產品，同時使用威兆其它MOS的還有小米6口USB充電器60W快充版、紫米65W PD迷你充電器、RAVPower 45W GaN PD充電器、華為20W電荷泵快充充電器、倍思45W PD快充充電器等數十款產品採用。

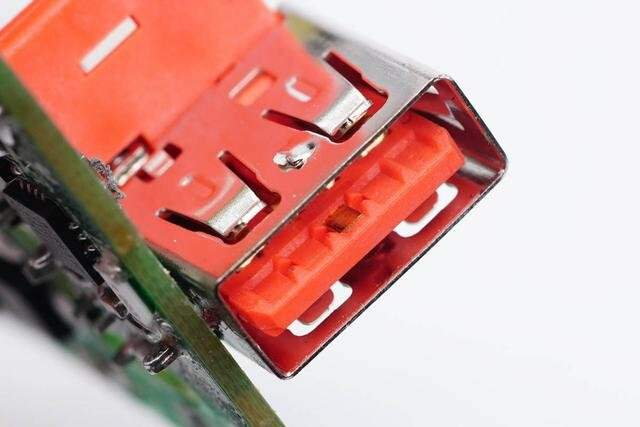

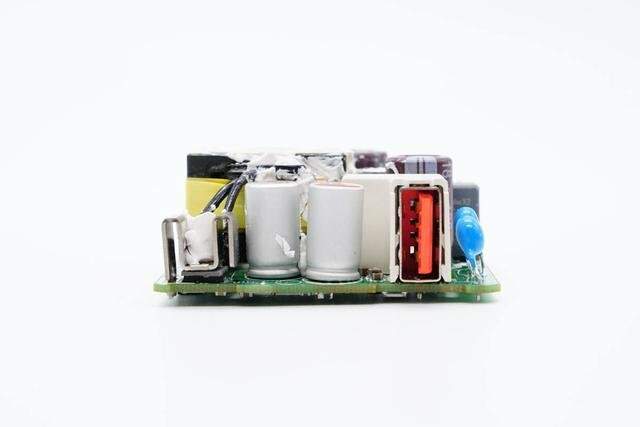

USB-A母座7字型結構，外套塑料殼防塵加固。


USB-A口特寫。

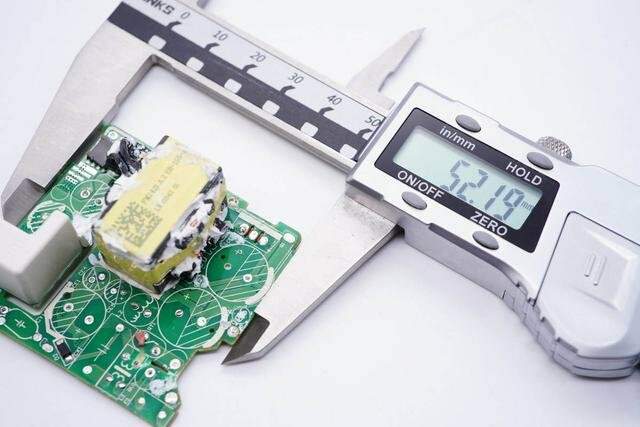

最後使用遊標卡尺實測充電器主板長度為52.19mm。


寬度為49.1mm。

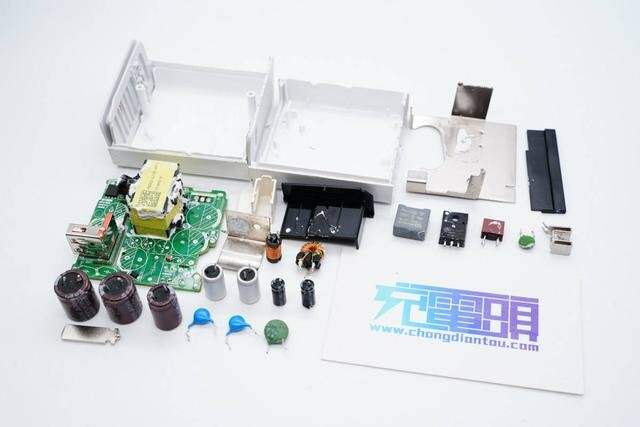

全部拆解完畢，來張全家福。

充電頭網拆解總結

作為又一款小米手機標配充電器，這款67W充電器風格依舊，機身光滑簡潔，採用固定插腳和魔改USB-A口，且靠機身一側布局。充電器支持小米最新11V6.1A私有快充，同時也具備QC、PD通用快充協議，具備5V3A、9V3A、15V3A、20V3.25A電壓檔位。對於小米用戶來說既可滿足手機快充，還能拿來給筆電等PD快充設備使用。

充電頭網通過拆解了解到，這款充電器又回到常規方案設計上，其中開關電源的PWM控制器以及同步整流控制器均為小米定製型號，搭配的是士蘭微超級結高壓MOS管以及威兆的同步整流管，協議晶片依舊採用偉詮的WT6633P。輸入端採用三顆艾華電容進行濾波，輸出端採用固態電容進行濾波。整體用料做工紮實，水準依舊。
