USB-C接口轉眼間已在數碼產品中廣泛普及開來，也迎來了USB PD標準快充大統一，手機、平板、筆記本等數碼設備已全面配備PD快充，用戶對充電器的使用習慣也不像以往那樣一個設備對應一個充電器，漸漸地多口充電器成為主流。為滿足多設備同時充電的需求，充電器的功率也隨之水漲船高，45W、65W、90W，直到後期各廠商都衝著USB PD快充標準功率上限100W研發多口快充產品。
100W+氮化鎵+多口+LLC=黃金搭檔
隨著國內3C認證的要求，100W PD充電器需內置PFC功率因數校正電路以降低對外界的干擾，通過內置體積較小的APFC進行輸入升壓及功率因數校正，起到了在不同輸入電壓環境下穩定初級電壓的作用。
充電器有很多不同類型的電路設計，其中「LLC架構」以頻率高、損耗低、功率密度高等優勢突圍而出，貼合3C需求的用於穩定初級電壓的APFC電路後，LLC架構在超大功率PD快充充電器上得到廣泛採用。
第三代半導體氮化鎵功率器件、碳化矽二極體、高密度立體排布設計等新技術，讓超大功率充電器實現小型化，比傳統充電器體積大幅度縮減，有利於在充電器內設計多口輸出，以應對不同場景的使用需求。
100W + 氮化鎵 + 多口輸出 + LLC架構，這麼多誘人的特性集合在一起已經BUFF疊滿，不少廠商基於這「四大元素」推出多口百瓦氮化鎵充電器，可以滿足市面上絕大部分用戶的使用需求。充電頭網盤點了市面上使用LLC架構的百瓦多口氮化鎵充電器，為大家做個簡單介紹。
倍思120W 2C1A氮化鎵充電器

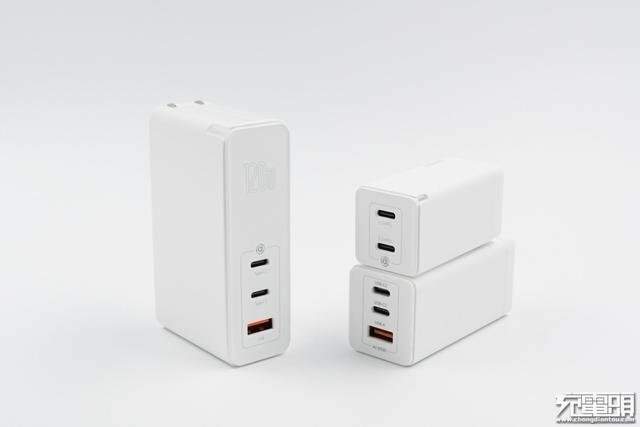

氮化鎵市場的發展勢頭越來越猛，倍思繼火爆的65W氮化鎵充電器之後，多款不同功率氮化鎵快充陸續發布，針對不同的應用場景，給用戶帶來更多的選擇。在超大功率氮化鎵快充產品布局方面，Baseus倍思率先響應，2020年7月就發布了一款120W 2C1A氮化鎵充電器。

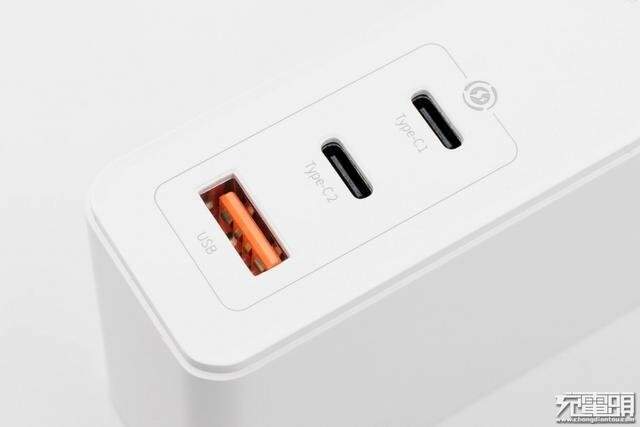

微距攝像頭拍攝接口細節，每個接口都以絲印標註了對應名字，母座器件焊接定位不偏不倚。橘色USB-A口四個金屬彈片中左右兩側的是負責電力傳輸的彈片，可以看到兩側彈片加寬處理屬於大電流USB-A母座，可以降低接觸電阻，保證長時間支撐大電流快充使用（如低壓直充SCP）。

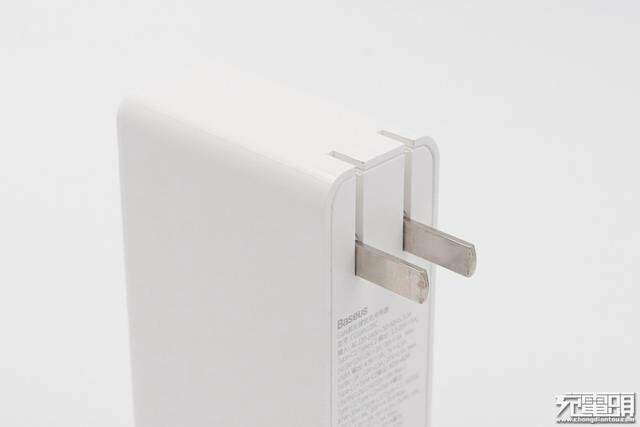

插腳方面倍思120W氮化鎵充電器採用了可摺疊插腳，相比起固定插腳，摺疊插腳在外出時可將插腳收納進殼體內方便用戶出門使用，充電器放置在背包行李箱內能避免與其他物品互相刮蹭。

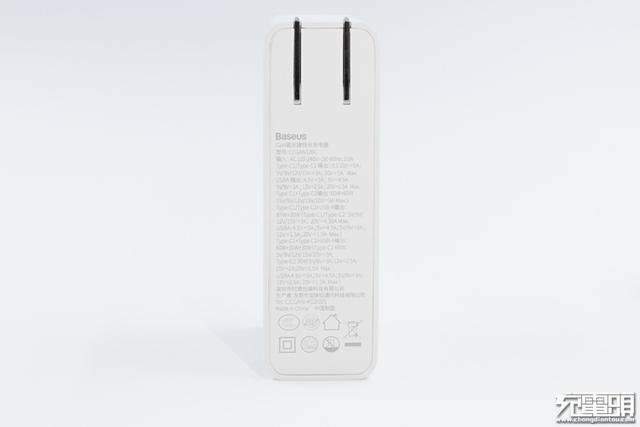

充電器底蓋部分密密麻麻標註了性能參數，十分豐富細緻，考慮到圖片被壓縮太小無法看清，小編將所有數據都打出來。
品名：Baseus GaN氮化鎵快充充電器
型號：CCGAN120C
輸入：AC 110-240V~，50-60Hz，3.0A
USB-A輸出：4.5V5A、5V4.5A、5V/9V3A、12V2.5A、20V1.5A Max
Type-C1 + Type-C2輸出：60W + 60W
（5V/9V/12V/15V/20V3A）
Type-C1/Type-C2 + USB-A輸出：87W + 30W
（Type-C1/Type-C2：5V/9V/12V/15V3A、20V4.35A，USB-A：4.5V5A、5V4.5A、5V/9V3A、12V2.5A、20V1.5A Max）
Type-C1 + Type-C2 + USB-A輸出：60W + 30W + 30W
（Type-C1 60W：5V/9V/12V/15V3A、20V3A，Type-C2 30W：5V9V3A、12V2.5A、
15V2A、20V1.5A，USB-A：4.5V5A、5V4.5A、5V/9V3A、12V2.5A、20V1.5A）
深圳市時商創展科技有限公司
生產者：東莞市寶錸珀通訊科技有限公司
產品已取得CCC強制認證

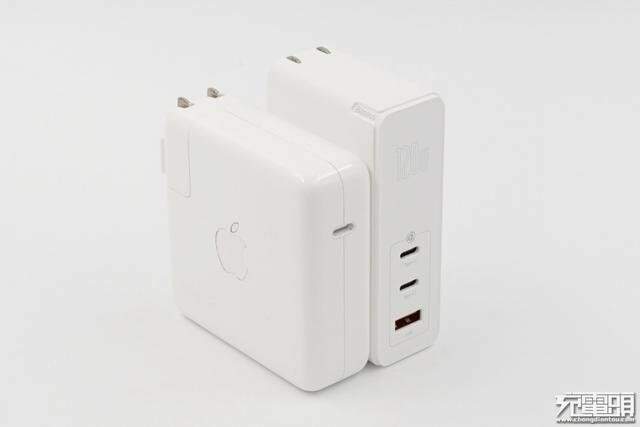

倍思120W氮化鎵充電器單獨來看無法直觀地感知尺寸有多大，小編拿出蘋果96W單口充電器放在一起，可以看到儘管倍思擁有更高的功率和更多的輸出接口，他們的體積也接近。
蘋果96W充電器三圍80.0 x 80.0 x 28.6mm，功率密度：0.52W / cm³，在單口產品中屬於低功率密度充電器。倍思120W充電器三圍94.47 x 29.92 x 55.47mm，功率密度：0.76W / cm³，比蘋果96W體積還小上14%，並且具備更多的輸出接口，在多口產品中屬於高功率密度充電器。
使用POWER-Z KT001讀取充電器PDO報文，USB-C1擁有完整的PDO電壓，五個固定電壓分別是：5V3A / 9V3A / 12V3A / 15V3A / 20V5A，另外還包含一組PPS電壓：3.3-21V5A。5A大電流PPS可以為某些基於PPS協議開發的設備提供更高的充電功率。

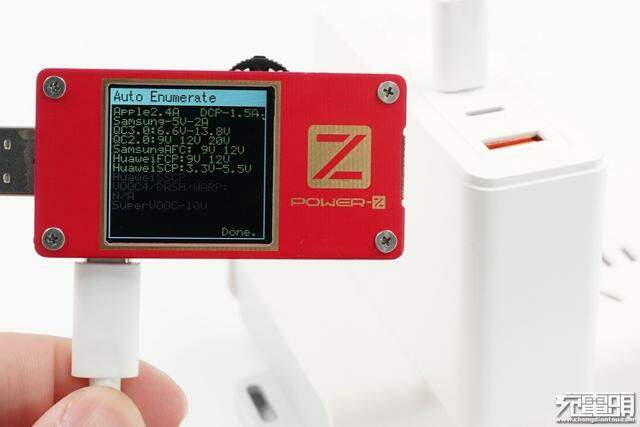

使用POWER-Z KT001對USB-C1進行快充協議輪詢，USB-C1支持APPLE2.4A、QC2.0、QC3.0、AFC、FCP、SCP等快充協議。

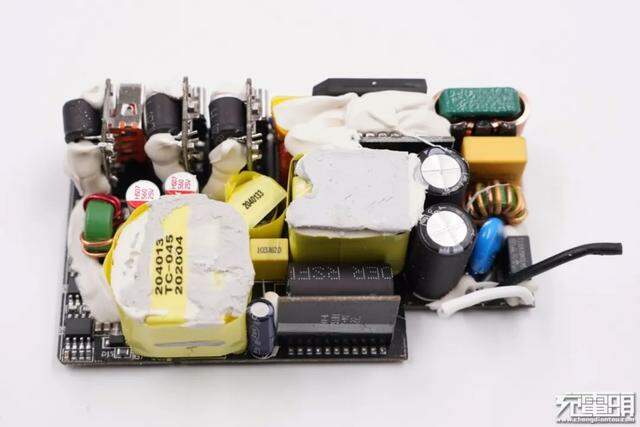

倍思 120W 氮化鎵快充採用APFC+LLC架構，使用三顆氮化鎵功率器件分別用於主動式PFC和LLC諧振，次級同步整流固定電壓輸出，配合3路同步整流降壓輸出，並且支持多口自動分配功率。

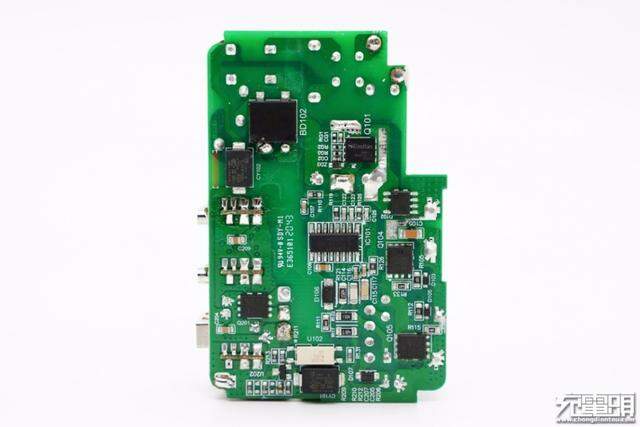

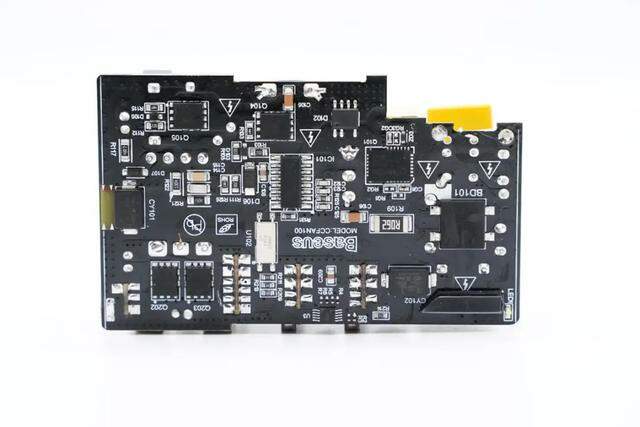

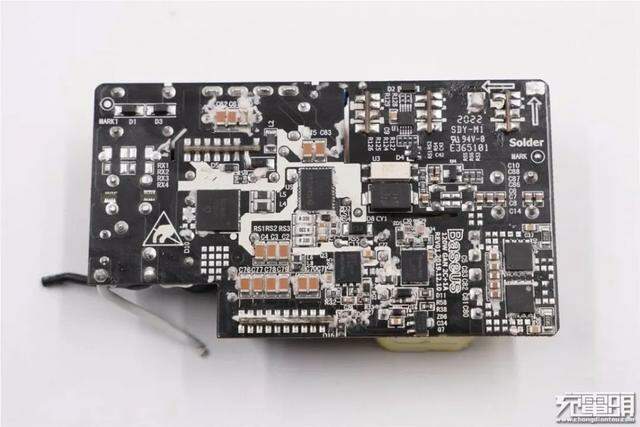

PCB背面可以看到採用了安森美NCP1616控制APFC升壓，NCP13992進行LLC諧振，同步整流採用兩顆NCP4306，組成固定電壓輸出的充電器，其中採用納微GaN開關管NV6127升壓，NV6115做半橋。三路輸出均採用智融SW3516H進行各埠獨立同步整流降壓快充輸出，快充協議支持全面。
倍思100W 2C2A氮化鎵快充充電器

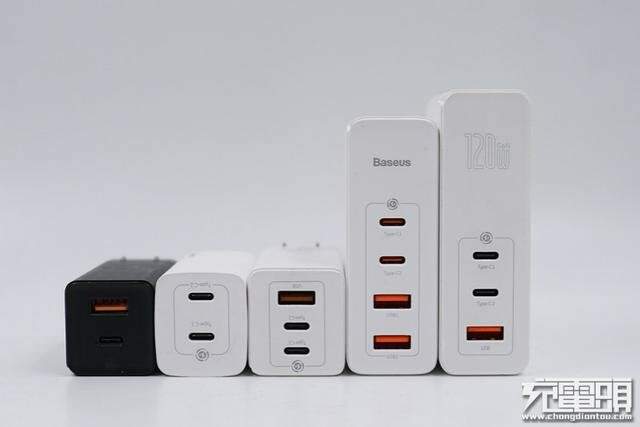

倍思100W 2C2A氮化鎵充電器（右二）延續扁平修長ID風格設計，配備2A2C接口，支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個整流快充協議，支持5A PPS快充，整體性能以及兼容性很好。另外支持多個充電策略，滿足筆記本、手機等多台設備同時快充需求。設計上配備可摺疊插腳，兩類接口性能上完全一致，支持功率盲插方便使用。
充電器的接口面板，上面是熟悉的『Baseus』品牌Logo，下面依次排列著4個USB輸出接口，分別是2個USB-C輸出接口和2個USB-A輸出接口。從上面的參數部分介紹可以得知，USB-C支持100W的輸出功率，USB-A支持60W的輸出功率。4個USB輸出接口的內部膠芯均為橙色，也說明均支持快充輸出。
具體的參數部分：
產品名稱：GaN2 Pro氮化鎵快充充電器
型號：CCGAN100UC
輸入：AC 100~240V~，50/60Hz，2.5A MAX
USB-C1/USB-C2輸出：5V/9V/12V/15V3A，20V5A
USB-A1/USB-A2輸出：4.5V5A、5V4.5A、5V/9V/12V/20V 3A
USB-C1+USB-C2輸出：65W+30W或30W+65W
USB-A1+USB-A2輸出：5V3A
USB-C1/C2+USB-A1/A2輸出：65W+30W
USB-C1+USB-C2+USB-A1/A2輸出：60W+20W+18W
USB-C1+USB-C2+USB-A1+USB-A2輸出：60W+20W+15W
深圳市時商創展科技有限公司
製造商：東莞市寶錸珀通訊科技有限公司
Made in China 中國製造

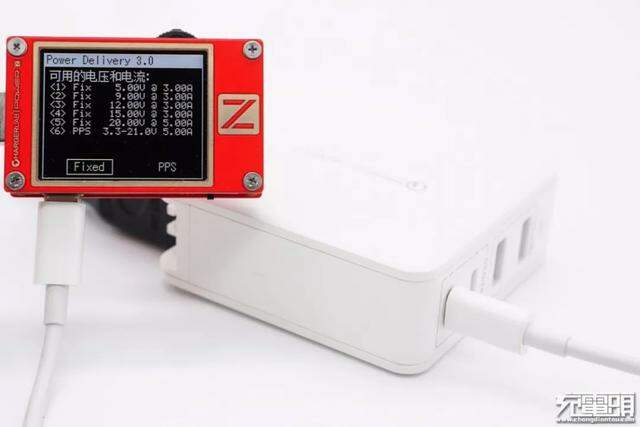

讀取USB-C1的PDO報文，支持5V3A、9V3A、12V3A、15V3A、20V5A五個固定電壓檔位以及3.3-21V 5A一組PPS檔位。
使用Power-Z KT002讀取USB-C1接口的快充協議，實測支持Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE、PD和PPS等快充協議。
充電頭網通過拆解發現，這款充電器內置PFC升壓電路，採用時下熱門的恩智浦TEA2016AAT+TEA1995T高性能LLC架構，PFC級升壓開關管採用納微NV6125，LLC級高壓開關管採用谷峰GC11N65D，同步整流管採用維安WMB048NV6LG2，組成固定電壓輸出的開關電源。
輸出端採用3路DC-DC四口輸出設計，兩個USB-A口為一路，採用智融SW3516H+泰德TDM3482方案，二次降壓和協議識別，實現單口65W快充雙口5V輸出；另外兩個C口各單獨一路，不過採用方案和A口的完全相同。多口輸出功率由一顆MCU智能分配。
MOMAX 100W 2C2A氮化鎵充電器

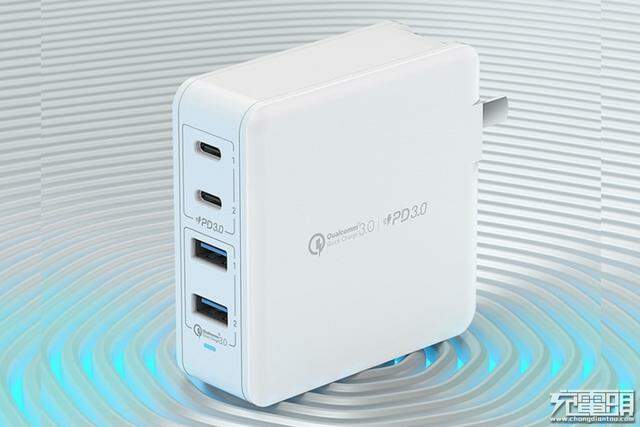

摩米士100W 2A2C氮化鎵充電器機身方正扁平，配備可摺疊插腳，而且從插腳設計來看，還支持組裝其它規格插腳，便攜且適用於各個地區。充電器支持QC、AFC、FCP、SCP、MTK PE+2.0、PD和PPS快充協議，並將兩類接口設計成支持盲插使用，用戶無需刻意尋找快充接口，使用方便。接口支持100W、65W+30W、華為22.5W快充，支持廣泛，實用性強。整個產品集便攜、易用於一身。

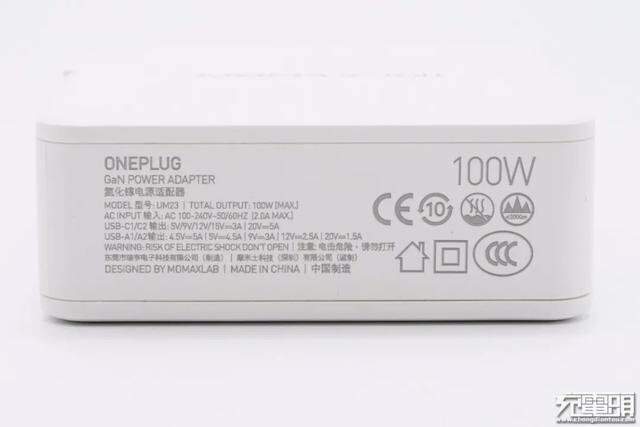

側身外殼上標註有充電器的參數信息
型號：UM23
輸入：100-240V~50/60HZ 2A
單口輸出：
USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A Max
USB-A1/A2：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A Max
雙口輸出：
USB-C1+C2：65W+30W（95W Max）
USB-A1+A2：5V3A（15W Max）
USB-C1/C2+USB-A1/A2：65W+30W（95W Max）
總輸出：100W
製造商：東莞市瑞亨電子科技有限公司
監製：摩米士科技（深圳）有限公司
產品已經通過了3C認證和CE認證。

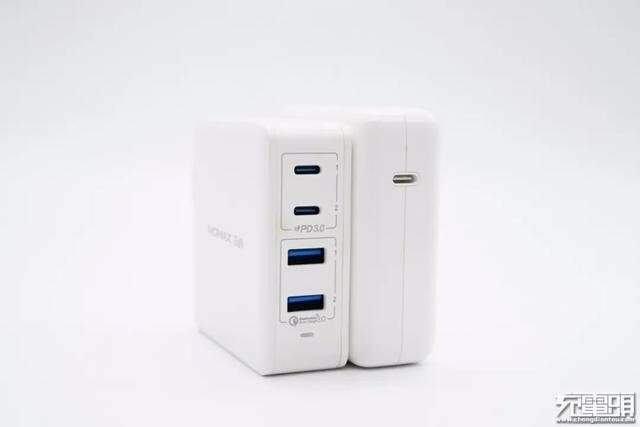

使用遊標卡尺實測充電器機身三圍分別是75.15mm X 75.05mm X 28.67mm，功率密度為0.61W/cm³，充電器凈重約為207克。和蘋果96W充電器大小直觀對比，摩米士稍微小一點。

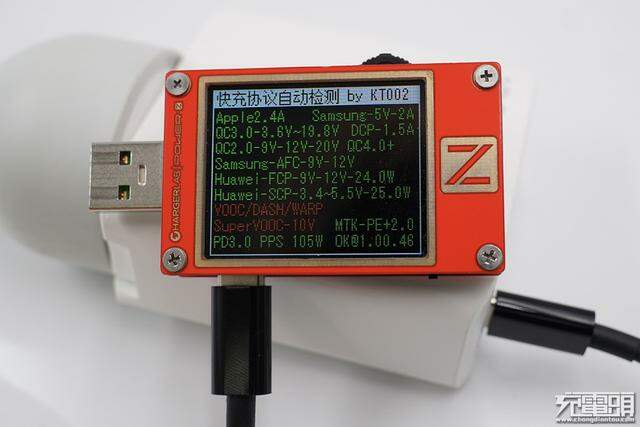

使用ChargerLAB POWER-Z KT002檢測USB-C1口的輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0、PD3.0和PPS等多個快充協議。
除此之外，其PDO報文顯示USB-C1口還具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位以及一組3.3-21V5A的PPS電壓檔位。
MOMAX 100W氮化鎵快充採用APFC+LLC架構，次級同步整流固定電壓輸出，配合4路同步整流降壓輸出，並且支持多口自動分配功率。

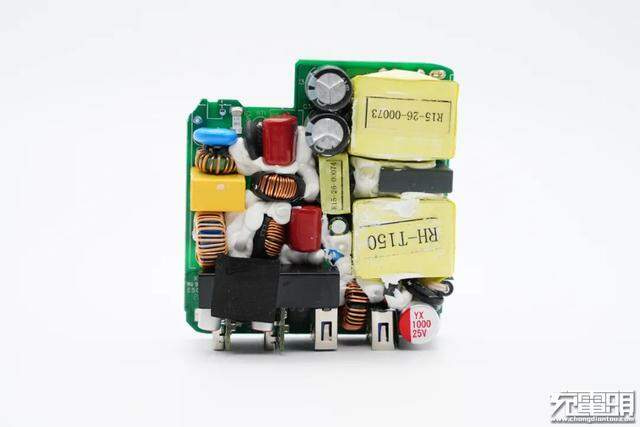

MOMAX 100W氮化鎵快充採用NXP TEA2016AAT控制器進行APFC升壓與LLC控制，TEA1995T用於同步整流控制，充電器固定電壓輸出，APFC升壓和LLC半橋採用英諾賽科INN650D02。USB-C採用兩路獨立的智融SW3516H降壓輸出，USB-A採用智融SW3516S實現單口快充，雙口5V輸出。
麥多多100W 2C1A氮化鎵快充
一轉眼，2020年隨風而去，這一年我們也見識了不少100W級別的充電器，其中氮化鎵居多，越來越多超大功率氮化鎵充電器上市為消費者豐富選擇面。近日，麥多多Madodo也入局百瓦氮化鎵市場，推出了2C1A三口100W氮化鎵充電器，為大功率充電器市場再添一把火。

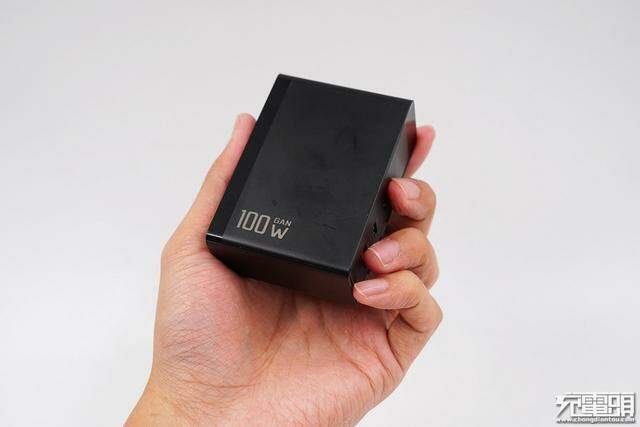

麥多多100W 2C1A氮化鎵充電器，整體純黑，偶有點綴金色「100WGAN」字樣。Mcdodo logo與三個接口排成一線，秩序井然。兩個USB-C接口舌片為黑色，USB-A接口則為橙色。可摺疊插腳，方便旅行收納，減少剮蹭，更是為了兩個轉換插腳特殊設計。性能方面，USB-C1/USB-C2最大輸出100W，各個接口兼容協議幾乎囊括了市面上的主流快充協議，三個接口的搭配足以滿足絕大多數人的需求，非常方便，三口同時輸出總功率也有100W左右。

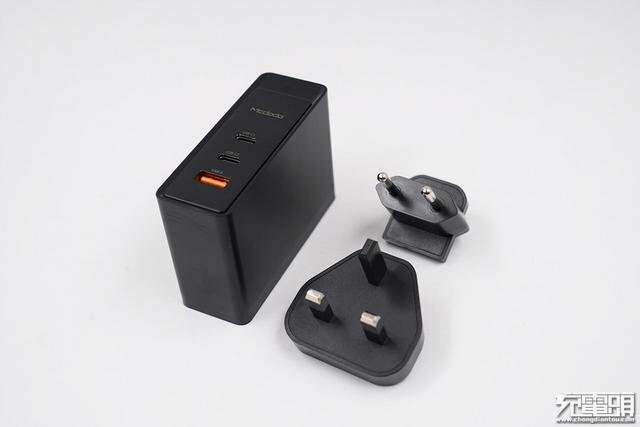

可摺疊插腳，方便旅行收納，減少剮蹭，另外還支持插腳替換功能，可以通過加裝轉換頭支持英標、歐標插座使用。

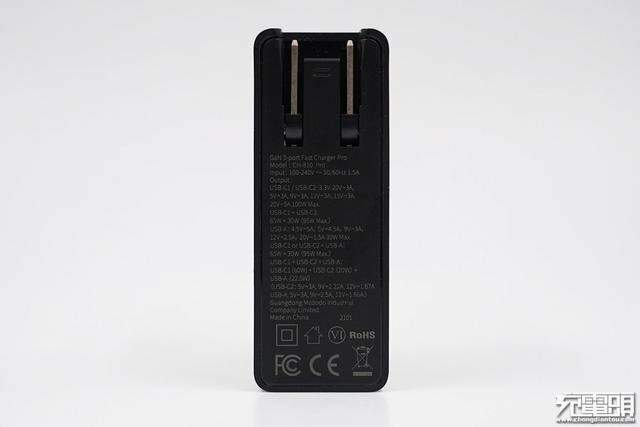

插腳面參數不少，摘錄如下：
GaN 3-port Fast Charger Pro
型號：CH-810 Pro
輸入：100-240V～50/60Hz 1.5A
輸出：USB-C1/USB-C2：3.3-20V⎓3A, 5V⎓3A, 9V⎓3A, 12V⎓3A, 15V⎓3A, 20V⎓5A 100W Max.
USB-C1+USB-C2：65W+30W或者30W+65W（95W Max.）
USB-A：4.5V⎓5A, 5V⎓4.5A, 9V⎓3A, 12V⎓2.5A, 20V⎓1.5A 30W Max.
USB-C1或者USB-C2+USB-A：65W+30W（95W Max.）
USB-C1+USB-C2+USB-A：USB-C1（60W）+USB-C2（20W）+USB-A（22.5W）
（USB-C2：5V⎓3A, 9V⎓2.22A, 12V⎓1.67A, USB-A：4.5V⎓5A, 5V⎓4.5A, 9V⎓2.5A）
Guangdong Mcdodo Industrial Company Limited
使用遊標卡尺實測充電器三圍尺寸分別是57.53mm X 30.48mm X 82.19mm，功率密度達到0.69W/cm³，充電器凈重約為207g。將麥多多100W和蘋果96W做個對比，可以看到兩者總體差不多。

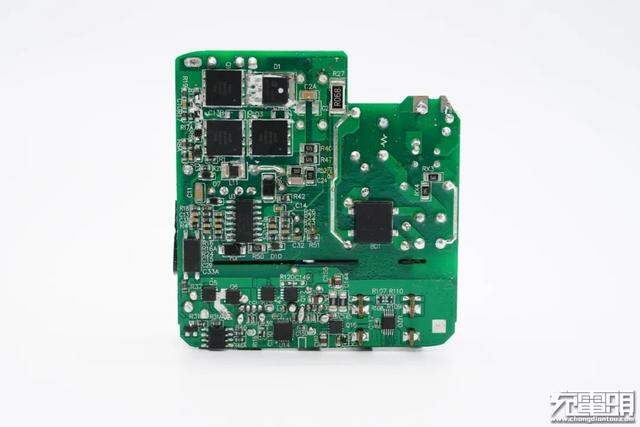

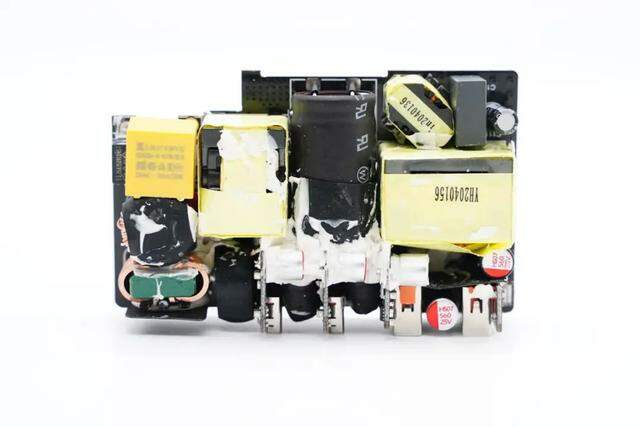

麥多多100W充電器PCB板上元器件布局緊湊有序，初次級之間設有塑料隔離板，正背面設有大面積黃銅散熱片，保證高功率充電狀態下的散熱性能。此外輸入端採用昱光電解電容進行濾波，輸出端設有二次濾波固態電容進行濾波，輸出純凈。
方案方面，選用時下熱門的恩智浦TEA2016AAT+TEA1995T高性能LLC架構，PFC級採用納微氮化鎵功率晶片，LLC級採用谷峰MOS管組成開關電源；輸出端三個接口採用三路獨立降壓電路，而且均採用智融SW3516H+泰德TDM3482方案，輸出功率由MCU智能分配。
REMAX 100W 2A2C氮化鎵充電器

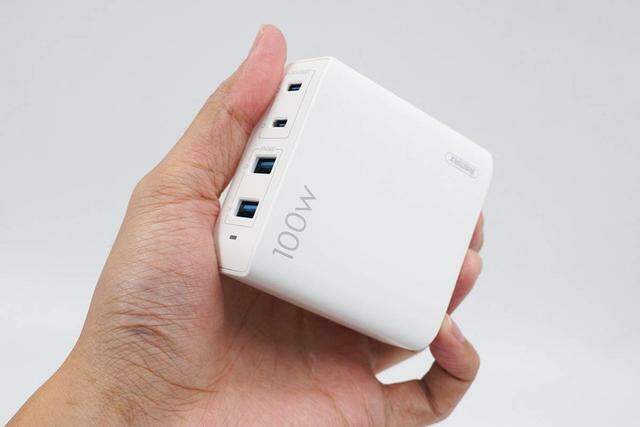

REMAX 100W 2A2C氮化鎵充電器採用白色機身殼，表面磨砂處理，整體看去非常簡潔。充電器配有4個USB接口，支持QC、AFC、FCP、SCP、PE2.0、PD和PPS快充協議，支持100W和30W快充。作為一款桌面充，兼容性好，接口支持盲插使用方便，同時可大大緩解排插壓力，產品實用性強。

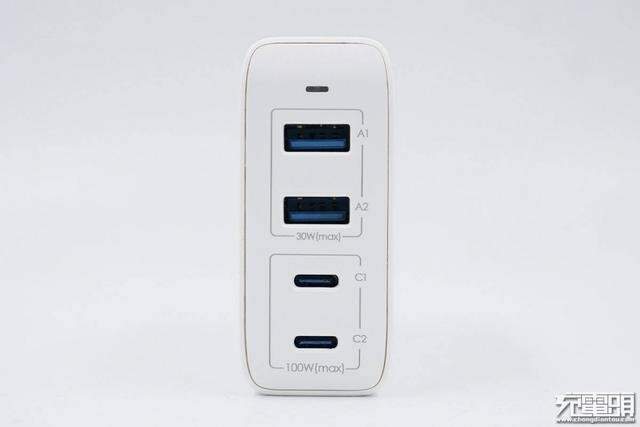

接口面可以看到指示燈與四個接口連成一線。四個接口分別是兩個USB-C和兩個USB-A接口，兩兩由指示框標識。USB-C1+USB-C2最大輸出100W，USB-A1+USBA2最大輸出30W。四個接口的搭配足以滿足絕大多數人的需求，非常方便。

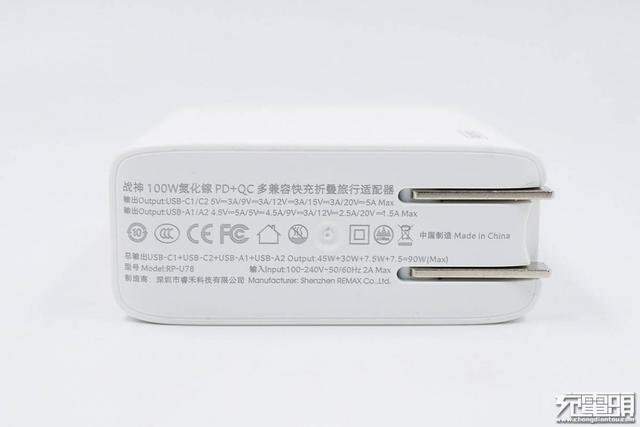

充電器還帶有可摺疊插腳，外出時可將插腳收納進殼體內避免刮蹭其他物品，出差旅遊更加方便。插腳面印有參數，摘錄如下：
戰神100W氮化鎵PD+QC多兼容快充摺疊旅行適配器
USB-C1/C2輸出：5V⎓3A/9V⎓3A/12V⎓3A/15V⎓3A/20V⎓5A Max
USB-A1/A2輸出：4.5V⎓5A/5V⎓4.5A/9V⎓3A或12V⎓2.5A/20V⎓1.5A
USB-C1+USB-C2+USB-A1+USB-A2：45W+30W+7.5W+7.5W+90W（90W Max）
型號：RP-U78
輸入：100V-240V -50/60Hz 2A Max
製造商：深圳市睿禾科技有限公司
使用遊標卡尺實測充電器三圍尺寸分別是29.67mm X 73.36mm X 70.39mm，功率密度達到0.65W/cm³。最後將其與蘋果96W充電器進行對比，兩者整體相差不大，甚至蘋果96W會寬一些。

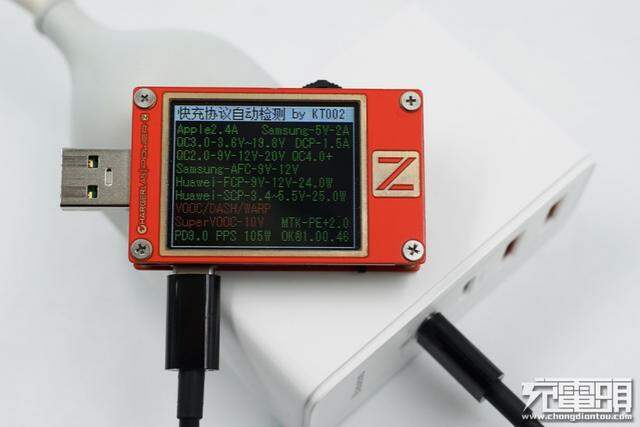

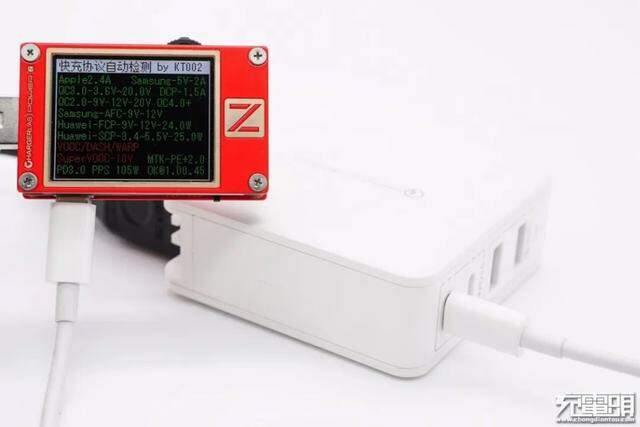

使用ChargerLAB POWER-Z KT002檢測充電器USB-C1口輸出協議，顯示支持Apple 2.4A、Samsung 5V⎓2A、DCP協議，以及QC2.0/3.0、QC4.0+、AFC、FCP、SCP、PE2.0以及PD3.0快充協議。

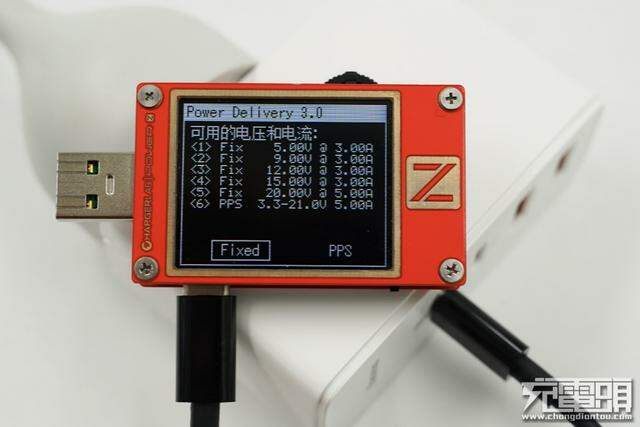

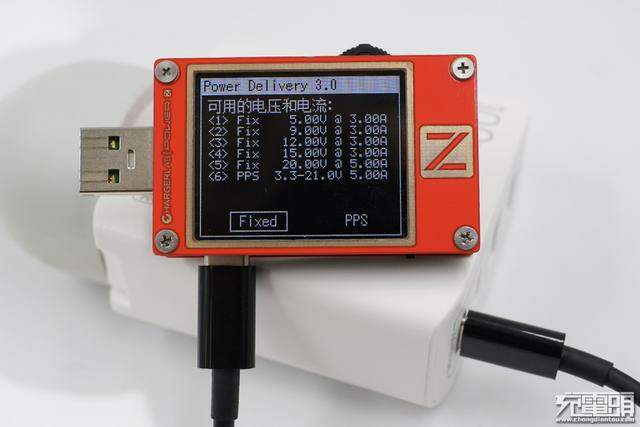

PDO報文顯示USB-C1口還具備5V⎓3A、9V⎓3A、12V⎓3A、15V⎓3A、20V⎓5A五組固定電壓檔位，3.3-21V 5A一個PPS電壓檔位，可以對需求PPS充電的設備提供不錯的快充服務。
充電頭網通過拆解發現，這款充電器內置PFC升壓電路，採用LLC+GaN高性能架構。採用恩智浦TEA2016AAT和TEA1995初次級控制器，分別搭配英諾賽科氮化鎵功率晶片和碳化矽二極體以及新潔能MOS組成開關電源部分，固定電壓輸出。輸出端四個接口採用三路獨立降壓輸出，且每路都採用智融SW3516進行二次降壓和協議識別控制輸出。兩個USB-C接口的輸出功率由一顆MCU控制，實現功率智能分配。

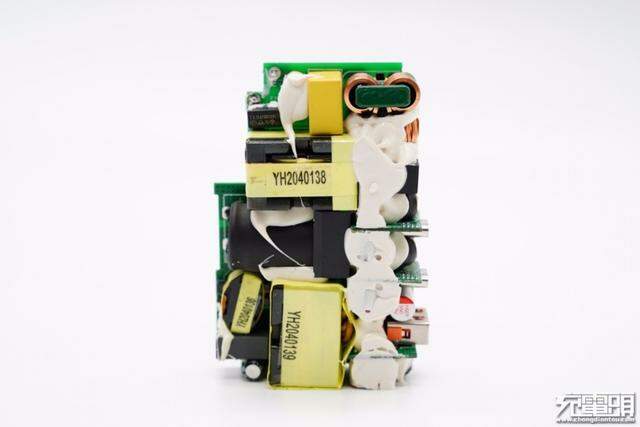

充電器PCB板上元器件布局整齊有序，為應對大功率輸出帶來的發熱問題，元器件打膠以及配備大面積黃銅散熱片，氮化鎵功率晶片還額外配有導熱墊。次級側三路輸出電路均配有二次濾波固態電容以保證輸出純凈。充電器內部細節講究，整體做工紮實。
充電頭網總結
手機平板等設備快充功率每年都在持續提升，筆記本方面intel推出的EVO認證也明確要求了PD快充性能，各種數碼產品快充功率越來越高，用戶手上的設備也呈複數增長，可以預見未來百瓦多口充電器市場需求量將會迎來一波爆發。以上就是五款採用LLC架構的百瓦多口氮化鎵充電器，他們具備了小型化、多設備支持、超大功率等特性，滿足用戶不同場景的使用需求，裡面有你喜歡的款式嗎，歡迎留言告訴我們。
