隨著PC技術的飛速發展，高速快閃記憶體晶片的變得越來越成熟，價格也隨之變得十分親民了，現在還突破了1元1GB的價格，高速M.2 NVMe協議的SSD已經並不是裝機的硬碟的唯一選擇了。與此同時，這類型的SSD具有小巧的體積與輕便的質量，有不少DIY用戶打造成高速便捷的移動硬碟使用。但由於市面上有不少M.2 NVMe的硬碟盒存在傳輸接口速度的瓶頸問題，完全發揮不了M.2 NVMe協議的SSD的性能，完全就是浪費了SSD的高速價值。


今天就要介紹一款專為高速M.2 NVMe協議打造的硬碟盒套——Orico USB3.2 NVMe硬碟盒套裝。這不僅突破接口瓶頸限制，還帶來了20Gbps雷速傳輸速度，卻讓SSD無懼高速傳輸帶來溫度過高的冷靜表現，完全就是體驗M.2 NVMe協議的SSD的雷速性能的好伴侶。

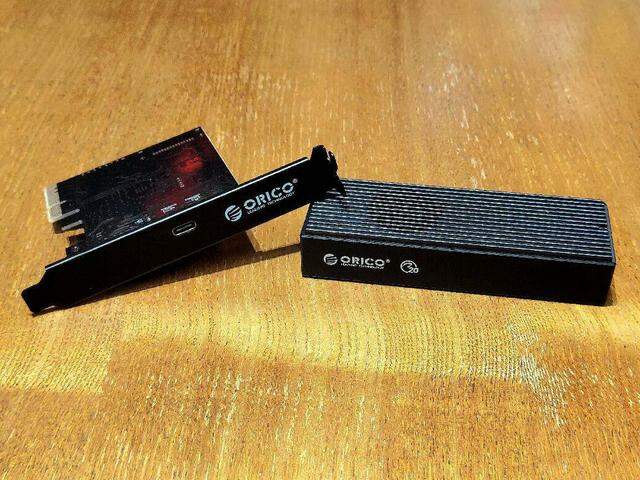

這款Orico USB3.2 NVMe硬碟盒套裝分別由Orico USB3.2 NVMe硬碟盒和Orico PCIE轉Type-C USB3.2擴展卡組成。整體的外包裝都採用了純白的底色設計，以產品實拍圖樣為主體，搭配上藍色的標註和圖樣logo，突出整體產品的「20Gbps」雷速體驗和其他產品亮點。



而且在這個套裝的背面，則帶來了Orico USB3.2 NVMe硬碟盒和Orico PCIE轉Type-C USB3.2擴展卡的彩色的實物圖樣，還有詳細的性能參數的介紹和產品的生產廠牌信息，以及相關符合標準的認證標識等。


Orico PCIE轉Type-C USB3.2擴展卡

縱觀現在PC的主板市場，大多數主板都是普遍板載支持10Gbps的USB3.1或USB3.2接口，想體驗更高速的20Gbps的USB3.2傳輸速度，不得不上高端旗艦型號的主板。但Orico PCIE轉Type-C USB3.2擴展卡完美滿足了普通主板實現20Gbps傳輸帶寬的要求，而且重點還是價廉物美，性能顯著。


在外包裝盒取出Orico PCIE轉Type-C USB3.2擴展卡，可以發現擴展卡和相關的螺絲刀、金屬擋板等配件，由一個透明塑料盒子存放收納著。除此之外，擴展卡還附帶有一份說明書和保修卡。

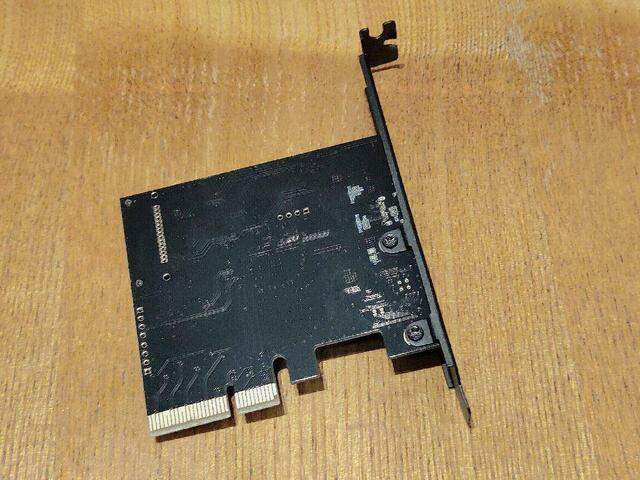

Orico PCIE轉Type-C USB3.2擴展卡整體採用了純黑材質PCB打造，加以單面電路貼片的排布設計，不僅讓擴展卡能夠適配上細小的多媒體機箱使用，還能有效提高了擴展卡的散熱整體散熱效果，減少相關的電磁干擾等問題。


Orico PCIE轉Type-C USB3.2擴展卡標配有標準的121mm長擋條的擋板，適合常見標準機箱使用。同時，還配備僅只有80mm長的短擋條，還能裝入小巧迷你的多媒體小機箱使用，為PC升級帶來20Gbps的雷速體驗。


在接口的PCI-E的金手指部分整體採用了加厚的鍍金設計，不僅為擴展卡帶來穩定的傳輸保障，還能避免各種掉線、接觸不良等故障問題。與此同時，Orico PCIE轉Type-C USB3.2擴展卡的PCI-E接口完美兼容PCI-E x4/x8/x16多種規格的插槽，但需要實現20Gbps帶寬的雷速傳輸效果，PCI-E x4插槽至少需要支持3.0版本，PCI-E x8至少要2.0版本，PCI-E x16至少要1.0版本。不是PCI-E帶寬不夠，也會帶來擴展卡的瓶頸限制了。

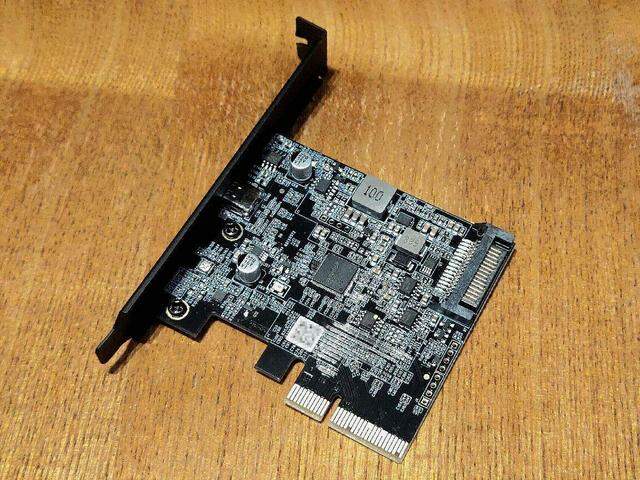

在擴展卡的核心部分，採用了來自華碩旗下子公司的ASMedia祥碩科技的ASM3242晶片方案。這晶片方案不僅是自主研發設計，還擁有自主的PHY和邏輯控制，重點是給一些老主板帶來USB 3.2 2x2的20Gbps雷速表現。值得一提的是，Orico公司為ASM3242晶片量身定製了高品質穩定的電路，以高品質電容、電阻等電子元件，為整體晶片製作了板卡，能以最少的發熱、易導電性發揮晶片最大的性能。



與此同時，Orico公司還為這款擴展卡的右上角位置上，還預留了外接電源的15PIN接口的支持。假如PCI-E插槽出現供電不足等問題，還可以通過外接15PIN電源，為晶片提供充足的供電，保障整體20Gbps雷速傳輸的穩定，不會掉線和數據不出錯。


在安裝方面，Orico PCIE轉Type-C USB3.2擴展卡安裝也十分簡單。只要卸到機箱上對應插槽的擋板，然後把擴展卡插在對應的PCI-E插槽中，最好連接好對應的外接15PIN供電，防止PCI-E插槽供電不足，帶來傳輸不穩定的問題。


安裝好後，在機箱背面將支持20Gbps傳輸的Type-C數據線連接上Orico PCIE轉Type-C USB3.2擴展卡的Type-C接口，即可開啟體驗20Gbps雷速的速度體驗。

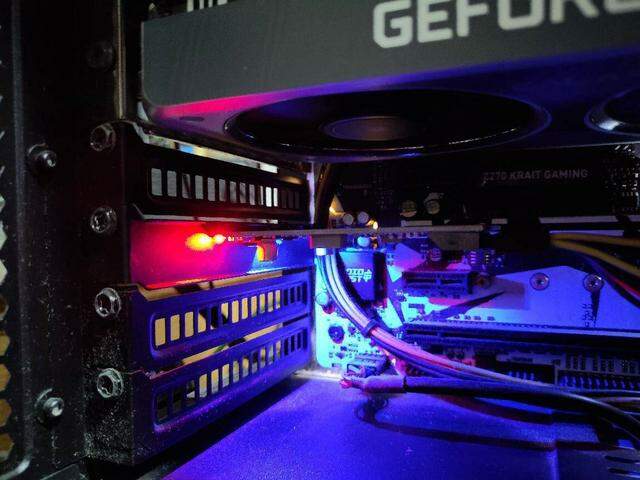

在點亮機箱的電源開關後，Orico PCIE轉Type-C USB3.2擴展卡在擋板位置，紅色的電源指示燈將會正常亮起。這意味著擴展卡已經進入了工作狀態，隨時為你提供20Gbps帶寬的雷速傳輸。

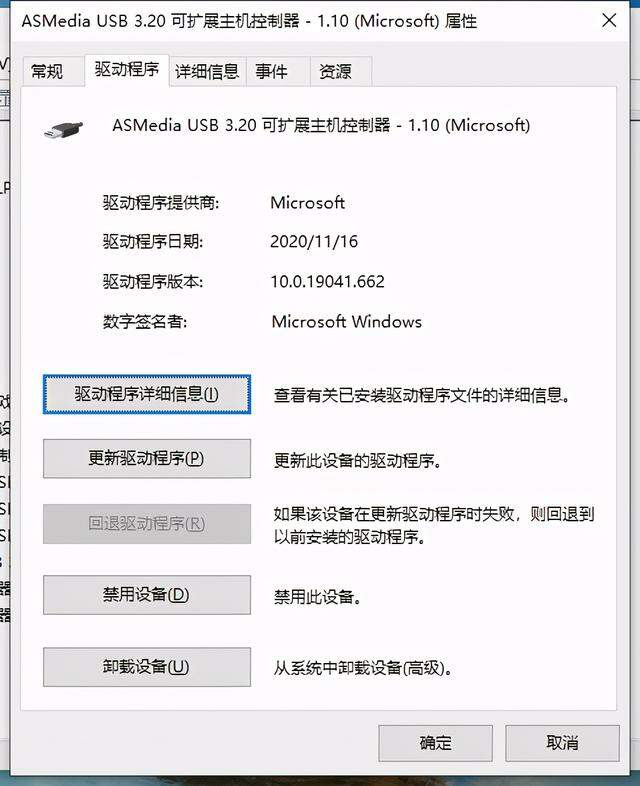

值得一提的是，安裝好擴展卡後，如同平時開機速度一樣，成功進入系統。無需任何設置或者安裝驅動，系統直接能識別這塊Orico PCIE轉Type-C USB3.2拓展卡。而且在電腦的《設備管理器》中，還多出了出現一個「ASMedia」開頭的「USB3.2可擴展主機控制器」。這意味著電腦成功識別了擴展卡的主控晶片了。


Orico USB3.2 NVMe硬碟盒

同樣，現在市面上大多數的M.2的NVMe協議硬碟盒以Type-C接口的，都是基本上採用了USB3.0或者USB3.1傳輸標準，整體傳輸速度只是最高只有10Gbps傳輸的帶寬，完全發揮不了M.2 NVMe的SSD性能與速度。然而，Orico USB3.2 NVMe硬碟盒擁有20Gbps雷速帶寬，完全突破了接口瓶頸帶來的速度問題，盡最高的性價比體驗，發揮SSD最極致的速度。


從包裝取出Orico USB3.2 NVMe硬碟盒，內包裝分為上下兩部分結構：上部分由純黑的塑料托盛放著硬碟盒本體，而下面部分則帶來了硬碟盒的說明書、數據線等配件。

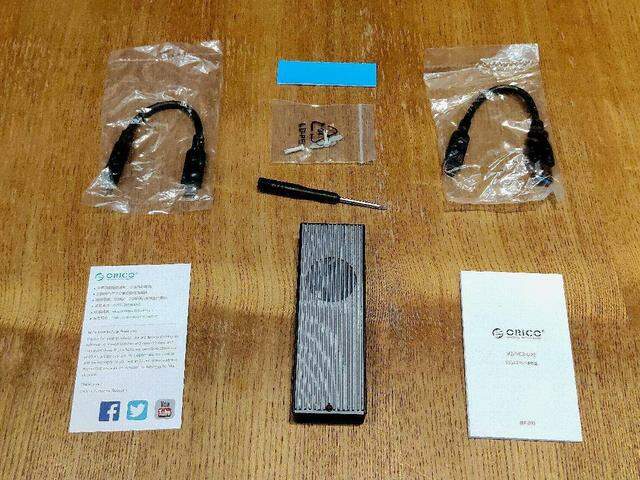

把內包裝盛放的配件完全取出，就會發現Orico USB3.2 NVMe硬碟盒為大家帶來了相關的說明書、保修卡、一條C To C的數據線和一條C to A的數據線，還有螺絲刀、免拆卸螺絲、散熱矽膠條等工具。

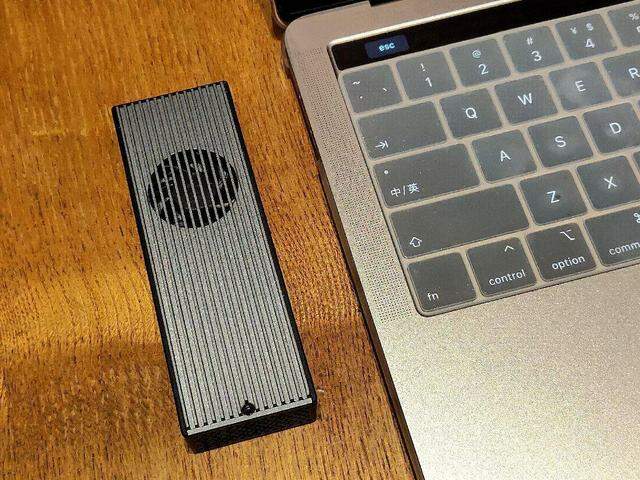

在Orico USB3.2 NVMe硬碟盒正面帶來了金屬打造的創新條紋的外觀設計，賦予了硬碟盒的獨特硬朗氣派同時，還有效增大了硬碟盒的表面散熱面積。而且還帶來了獨立風扇的開孔設計，為硬碟盒整體的散熱效果具備更加出色表現。



與此同時，在Orico USB3.2 NVMe硬碟盒上、下兩邊更帶來多孔的散熱設計，更為硬碟盒內部通風散熱帶來更加給力的效果體驗。


卸下Orico USB3.2 NVMe硬碟盒蓋上的螺絲，打開就會發現內部分為三層的結構：散熱風扇、硬碟盒PCB版、硬碟盒三部分。



在散熱風扇板部分，主體由金屬打造的條紋鰭片，散熱風扇被螺絲緊密固定在金屬板部分上。而且在這個散熱板背面，還帶來了獨特的凹槽設計，剛好能結合附送的矽膠導熱條配合使用，為M.2 NVMe協議的SSD硬碟帶來更佳的熱傳導作用。


值得一提的是，在散熱風扇板四周，都採用了帶有彈簧的便拆式的固定設計，便於日常對M.2 NVMe協議的SSD硬碟的維護帶來便捷。

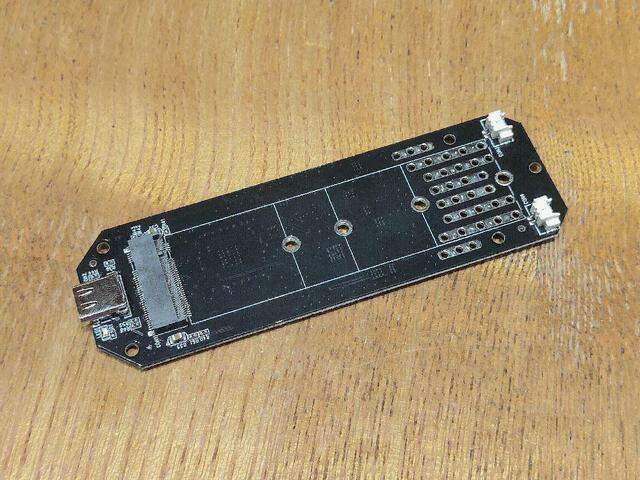

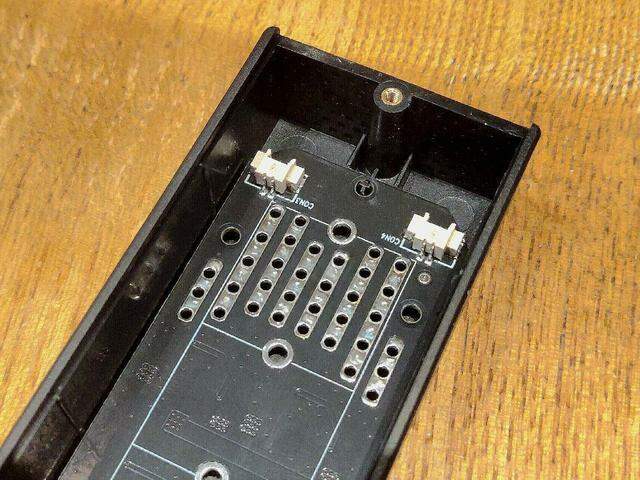

在Orico USB3.2 NVMe硬碟盒的PCB方面，依舊採用了Orico熟悉的純黑PCB材質電路板設計，重點還帶來了雙面電路的分布：正面以M.2、Type-C、風扇等插槽為主，相對較少電子元件的分布，將最大的空間和表面與SSD接觸，提供整體平放。


而反面，則硬碟盒的電路核心部分，這裡整齊排列著硬碟盒主控核心。這主控晶片同樣是來自華碩旗下子公司的ASMedia祥碩科技的ASM2364晶片方案，能為Type-C接口提供USB3.2 Gen*2的傳輸協議，帶來整體高達20Gbps雷速傳輸體驗。


值得一提的是，在Orico USB3.2 NVMe硬碟盒PCB這個獨特位置，正反面都加入了覆銅條的設計，重點是為M.2 NVMe協議的SSD提供更好的熱傳導作用，從而實現更高效的散熱體驗，為20Gbps傳輸帶來穩定的保障。

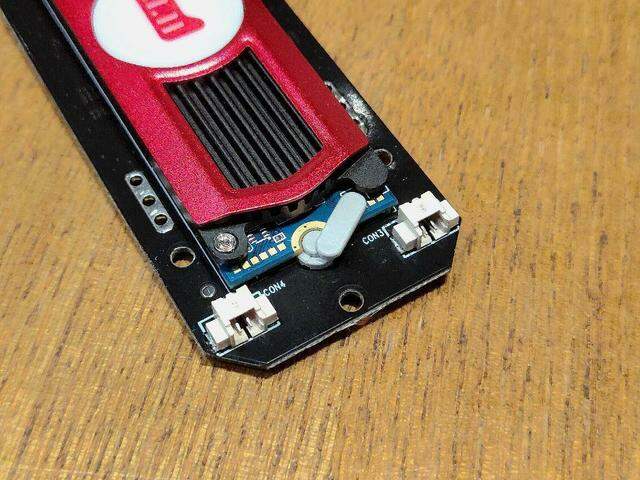

Orico USB3.2 NVMe硬碟盒的便拆卸方面，還在固定M.2 NVMe協議的SSD的螺絲孔也有便捷的體驗。在安裝SSD前，安裝好這個獨特設計的塑料壓扣。安裝SSD後，只需要旋轉就能固定好，完全無需任何螺絲安裝拆卸的麻煩，更加方便日常更換或維護的使用。


安裝好後M.2 NVMe協議的SSD，固定好SSD上的散熱風扇，並插好風扇的電源線後。當硬碟盒連接電腦後，就會在Type-C接口旁亮起藍色的指示燈，風扇也會馬上轉動起來。這證明了Orico USB3.2 NVMe硬碟盒正常工作，可以開啟20Gbps雷速傳輸的體驗了。


硬碟盒連接電腦後，通過相關的軟體可以檢測到硬碟盒中的主控晶片數據，軟體上直接顯示的是ASMedia設備供應商帶來了支持USB3.2傳輸的ASM236X系列的晶片方案，與官方介紹的完全幾乎一致。


由於來自ASMedia的ASM2364主控晶片方案的加持，讓Orico USB3.2 NVMe硬碟盒能夠完美兼容多平台作業系統，如常見PC的windows系統、蘋果Mac OS系統，更甚至是直接連接安卓手機也能修改、訪問硬碟中的內容。


20Gbps雷速測試

在速度測試方面，使用的電腦是安裝了Windows 10企業版20H2系統，並且安裝上了Orico PCIE轉Type-C USB3.2擴展卡匹配連接，進行20Gbps的速度測試。



其中，在硬碟盒內使用的SSD則是來自影馳的M.2 NVMe協議的SSD硬碟，官方給出了相關測試的具體讀取速度最高達到2800MB/s，寫入速度為1000MB/s，完全符合20Gbps的測試要求。


首先，以Windows系統下，exFAT（兼容廣，並且支持4GB以上文件）、FAT32（兼容最廣的格式）、NTFS（Windows專屬安全格式）三種不同常見的主流分區格式的速度測試，看看不同分區格式是否對硬碟傳輸會存在速度影響的問題。

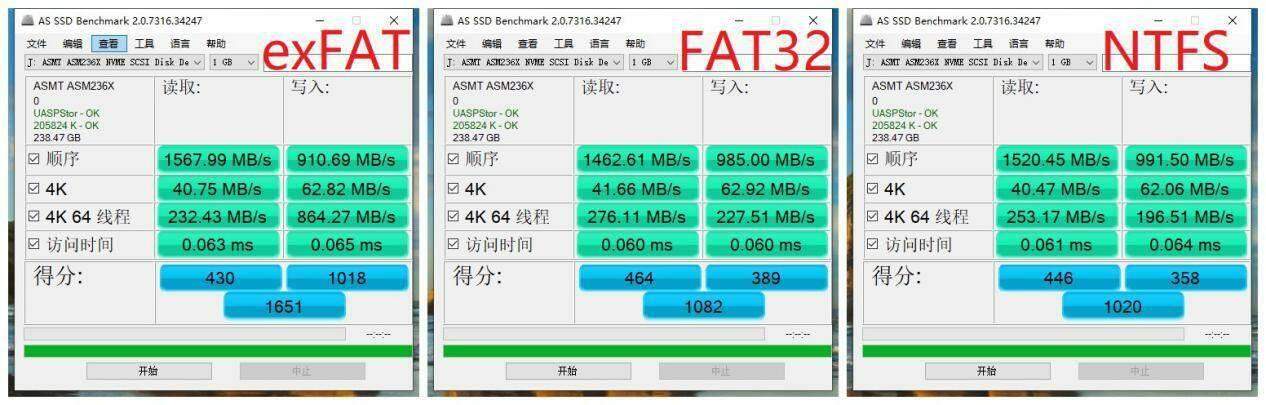

通過《AS SSD Benchmark》軟體的跑分測試，三大常見分區格式的整體讀取速度均達到1500MB/s左右，寫入速度也接近於1000MB/s左右，完全沒有任何瓶頸限制，輕鬆能夠體驗到20Gbps雷速傳輸的速度。


接著，在用《CrystalDiskMark》軟體測試，整體讀取速度也與上面《AS SSD Benchmark》軟體測出來的大致相同，也是1500MB/s左右，寫入速度也接近於1000MB/s。

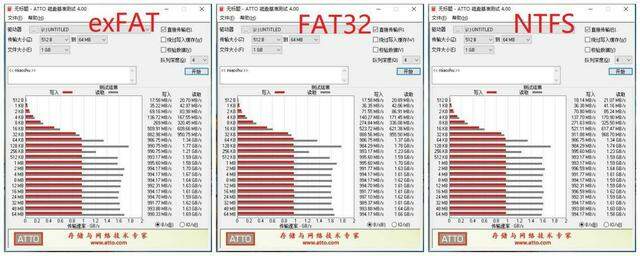

在《ATTO Disk Benchmark》測試中，十分清晰能夠看見整體的速度表現，並沒有因為接口的瓶頸導致降速，而是盡最大的程度發揮了20Gbps雷速帶寬的體驗，讓M.2 NVMe協議的SSD硬碟完全發揮性能。




最後，對比板載的只有10Gbps傳輸帶寬Type-C接口，其整體讀取速度最高僅只有750MB/s左右，寫入也是與讀取差不多沒有區別。假如不是連接USB3.2的20Gbps雷速接口，整體的硬碟的跑分表現完全陷入了瓶頸，完全制約著M.2 NVMe協議的SSD硬碟的性能讀寫。


總結


Orico USB3.2 NVMe硬碟盒套裝在來自ASMedia晶片方案的加持下，不僅帶來強大的穩定的兼容表現，還重點突破M.2 NVMe協議的SSD硬碟速度瓶頸限制，實現了高效20Gbps雷速傳輸，為需求速度的用戶帶來「不將就」速度體驗。
